KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2011



PYTANIE NR 6.

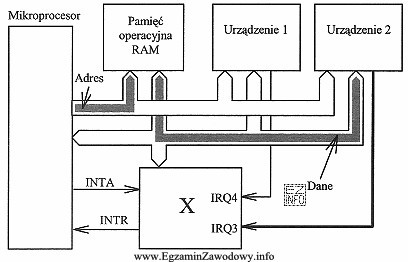

Na schemacie blokowym, przedstawiającym fragment systemu mikroprocesorowego, symbolem X oznaczono
Na schemacie blokowym, przedstawiającym fragment systemu mikroprocesorowego, symbolem X
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie blokowym symbolem X oznaczono element, z którego wychodzą linie sygnałów przerwań (IRQ3, IRQ4) oraz do którego dochodzi linia sygnału INTA. Jest to typowe dla kontrolera przerwań, który zarządza sygnałami przerwań od różnych urządzeń i komunikuje się z mikroprocesorem.
