W ciągu redukcyjnym stacji gazowej wysokiego ciśnienia występują różne elementy armatury: odcinające, regulacyjne, pomiarowe oraz zabezpieczające. Zawór upustowy (wydmuchowy) należy do armatury zabezpieczającej/odciążającej – jego zadaniem jest umożliwienie kontrolowanego upustu medium (lub odciążenia ciśnienia) w określonych stanach pracy układu, zależnie od rozwiązania technologicznego stacji.

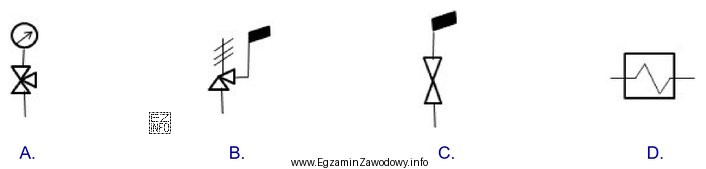

W tego typu pytaniach kluczowa jest umiejętność czytania schematów: identyfikacja elementu odbywa się poprzez porównanie symbolu graficznego z symbolami stosowanymi w dokumentacji technologicznej/legendach. Poprawna odpowiedź (B) odpowiada symbolowi zaworu upustowego pokazanemu na rysunku w zadaniu – zawiera charakterystyczne elementy graficzne, które w danym zapisie schematowym wskazują funkcję upustu/odciążenia, a nie np. funkcję odcięcia lub redukcji.
- Dlaczego B jest poprawne: symbol B odpowiada oznaczeniu zaworu upustowego na schemacie ciągu redukcyjnego stacji W.C., zgodnie z przedstawioną w zadaniu konwencją rysunkową.
- Dlaczego A jest błędne: przedstawia inny typ elementu (np. armaturę o odmiennej funkcji technologicznej), więc nie opisuje zaworu wydmuchowego.
- Dlaczego C jest błędne: może przypominać element regulacyjny lub odcinający, ale nie zawiera cech właściwych dla oznaczenia upustu na schemacie z zadania.
- Dlaczego D jest błędne: odpowiada innemu urządzeniu/armaturze w ciągu (często mylonemu z zabezpieczeniami), lecz nie jest symbolem zaworu upustowego wskazanego na rysunku.
Wskazówka egzaminacyjna: przy zadaniach "na symbol" najpierw nazwij funkcję elementu (upust = odciążenie/odprowadzenie), a dopiero potem szukaj wśród znaków tych, które w legendach zwykle kojarzą się z upuszczaniem/odpowietrzaniem. Unikaj wybierania po samym "podobnym kształcie" – liczą się detale symbolu.
