Odwadnianie jest jednym z kluczowych etapów przeróbki kopalin, szczególnie gdy w procesie występuje płukanie, klasyfikacja wodna lub transport hydrauliczny. Celem odwadniania jest zmniejszenie zawartości wody w materiale, aby spełnić wymagania jakościowe produktu, ograniczyć koszty transportu oraz poprawić warunki składowania.
Odwadniacz kołowy jest urządzeniem wykorzystywanym w węźle odwadniania. Na schematach technologicznych takie urządzenia są zwykle pokazane jako osobny aparat w części instalacji odpowiedzialnej za oddzielanie fazy stałej od cieczy (wody procesowej).

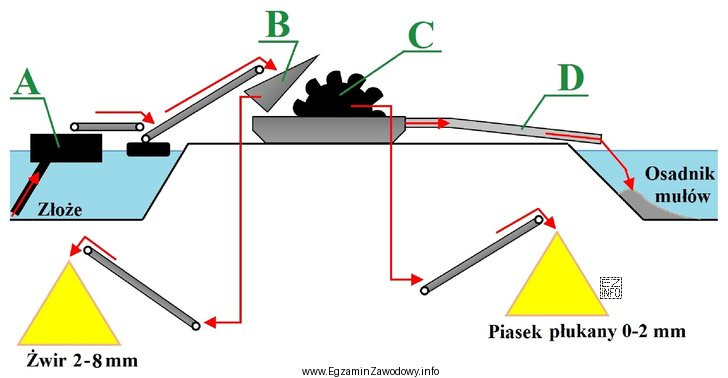

W tym zadaniu kluczowa jest umiejętność czytania schematów ciągu technologicznego: należy odszukać na ilustracji symbol odpowiadający odwadniaczowi kołowemu i wskazać literę, którą go oznaczono. Zgodnie z treścią zadania jako poprawne oznaczenie podano "C".
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ odnoszą się do innych oznaczeń literowych na tym samym schemacie. Jeśli wybierze się "A", "B" lub "D", oznacza to wskazanie innego elementu instalacji (np. urządzenia urabiającego, transportującego, klasyfikującego lub magazynującego), a nie właściwego urządzenia odwadniającego.
Wskazówka egzaminacyjna: rozwiązując podobne zadania, najpierw zidentyfikuj funkcję węzła na schemacie (urabianie/transport/kruszenie/klasyfikacja/odwadnianie), a dopiero potem dopasuj symbol urządzenia i jego oznaczenie literowe. To ogranicza ryzyko pomyłki wynikającej z podobieństwa graficznego symboli.
