W skanerze płaskim informacja o obrazie jest najpierw przenoszona w postaci światła: źródło (np. świetlówka/LED) oświetla dokument, a światło odbite jest prowadzone przez układ optyczny (lustra, soczewki) do elementu detekcyjnego.

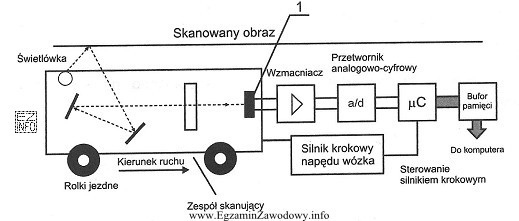

Element oznaczony "1" na schemacie jest umieszczony na końcu toru optycznego i ma wyjście podłączone bezpośrednio do bloku "Wzmacniacz". To oznacza, że na wyjściu elementu 1 pojawia się słaby sygnał elektryczny, który dopiero potem wymaga wzmocnienia. Z tego powodu poprawna jest odpowiedź: "zamiana sygnału optycznego na sygnał elektryczny". Funkcję tę realizuje fotoprzetwornik, typowo matryca CCD lub sensor CMOS, wykorzystujący zjawisko fotoelektryczne (natężenie światła → prąd/napięcie).
Pozostałe odpowiedzi są niepoprawne, bo dotyczą innych etapów toru sygnałowego:
- "wzmacnianie sygnału elektrycznego" – to zadanie bloku "Wzmacniacz", który znajduje się dopiero za elementem 1. Element 1 nie wzmacnia, tylko generuje sygnał elektryczny z padającego światła.
- "zamiana sygnału analogowego na sygnał cyfrowy" – to rola przetwornika analogowo-cyfrowego (A/C, na schemacie "a/d"). A/C przetwarza już istniejący sygnał elektryczny (analogowy) na postać cyfrową, więc nie może być elementem kończącym tor optyczny.
- "wzmacnianie sygnału optycznego" – w typowym skanerze nie występuje blok funkcjonalny "wzmacniacza optycznego" w sensie toru pomiarowego. Zmiana jasności odbywa się przez źródło światła i optykę, natomiast wzmacnianie realizuje się w torze elektrycznym po detekcji.
Wskazówka egzaminacyjna: jeśli na schemacie po danym elemencie pojawia się "Wzmacniacz", to poprzedzający go blok zwykle jest czujnikiem/generatorem sygnału, a nie przetwornikiem A/C ani wzmacniaczem.
