KWALIFIKACJA MOT2 - STYCZEŃ 2019

Wyjaśnienie poprawnej odpowiedzi:

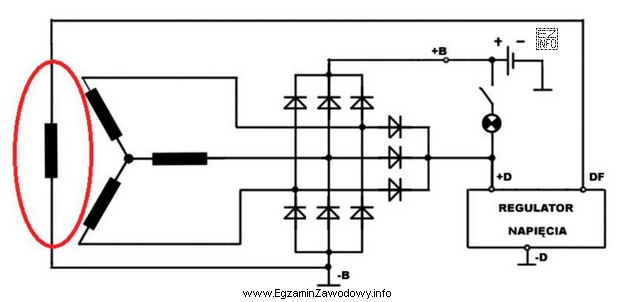

Na schemacie elektrycznym alternatora elipsą zaznaczono element, który jest odpowiedzialny za wytwarzanie pola magnetycznego w alternatorze. Jest to uzwojenie wirnika, które jest wzbudzane prądem stałym i wytwarza pole magnetyczne niezbędne do indukowania napięcia w uzwojeniu stojana podczas obracania się wirnika. Pozostałe elementy, takie jak diody wzbudzenia, uzwojenie stojana i mostek prostowniczy, mają inne funkcje i są zazwyczaj oznaczone inaczej na schematach elektrycznych.
