KWALIFIKACJA MOT2 - STYCZEŃ 2017



PYTANIE NR 23.

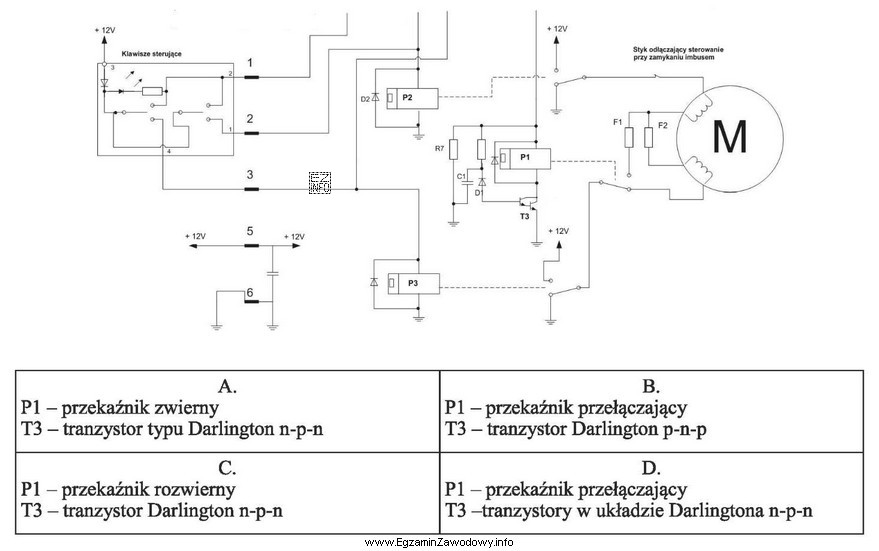

Na schemacie ideowym przedstawiono fragment układu sterowania szyberdachem, w którym uszkodzony jest przekaźnik P1 oraz tranzystor T3. Zidentyfikuj elementy do wymiany.
Na schemacie ideowym przedstawiono fragment układu sterowania szyberdachem, w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie ideowym uszkodzone są przekaźnik P1 oraz tranzystor T3. Zgodnie z opisami pod schematem, wariant D. wskazuje na przekaźnik przełączający oraz tranzystor w układzie Darlingtona p-n-p, co jest zgodne z uszkodzeniami przedstawionymi na schemacie.
