W instalacjach c.w.u. (a także w układach współpracujących z OZE, np. z kolektorami słonecznymi) jednym z kluczowych elementów zapewniających stabilną i bezpieczną pracę jest przeponowe naczynie wzbiorcze. Jego zadaniem jest przyjęcie nadmiaru objętości cieczy, która podczas podgrzewania zwiększa swoją objętość. Dzięki temu ogranicza się niepożądany wzrost ciśnienia w instalacji oraz zmniejsza ryzyko częstego otwierania się zabezpieczeń.

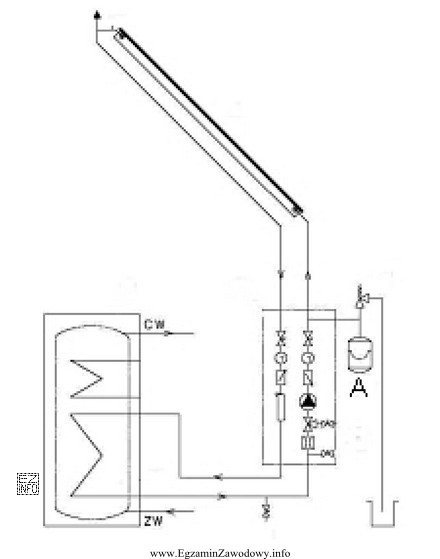

Odpowiedź "przeponowe naczynie wzbiorcze" jest właściwa, gdy na schemacie litera "A" wskazuje element wpięty w układ w sposób umożliwiający kompensację rozszerzalności (zwykle w pobliżu zasobnika/układu, po stronie, gdzie zmiany temperatury powodują wzrost ciśnienia). Naczynie przeponowe działa dzięki elastycznej membranie (przeponie), która oddziela gaz od cieczy i umożliwia "sprężyste" przejęcie zmian objętości.
Pozostałe odpowiedzi są błędne z następujących powodów:
- "czujnik temperatury" to element pomiarowy. W schematach zwykle jest oznaczany symbolem czujnika/sondy i umieszczany w tulei pomiarowej zasobnika lub na przewodzie w punkcie kontrolnym. Nie pełni funkcji stabilizacji ciśnienia.
- "zawór bezpieczeństwa" jest elementem zabezpieczającym, ale działa inaczej: otwiera się dopiero po przekroczeniu nastawy ciśnienia i zrzuca medium. Nie wyrównuje na bieżąco zmian objętości jak naczynie wzbiorcze; jego częste zadziałanie bywa objawem braku lub złego doboru naczynia.
- "kolektor słoneczny" jest źródłem ciepła w instalacji solarnej i znajduje się po stronie pozyskania energii (na dachu/elewacji). Na schematach jest zwykle wyraźnie przedstawiony jako panel/absorber, a nie jako niewielki element armatury w kotłowni czy przy zasobniku.
Wskazówka egzaminacyjna: gdy masz rozpoznać element na schemacie, zwróć uwagę na miejsce wpięcia i funkcję w obiegu. Elementy pomiarowe (czujniki) są "przy punktach pomiaru", elementy bezpieczeństwa (zawory) są "na odcinkach wymagających zrzutu", a elementy kompensacyjne (naczynia) są "od ciśnienia/rozszerzalności".
