KWALIFIKACJA TWO9 - CZERWIEC 2021



PYTANIE NR 33.

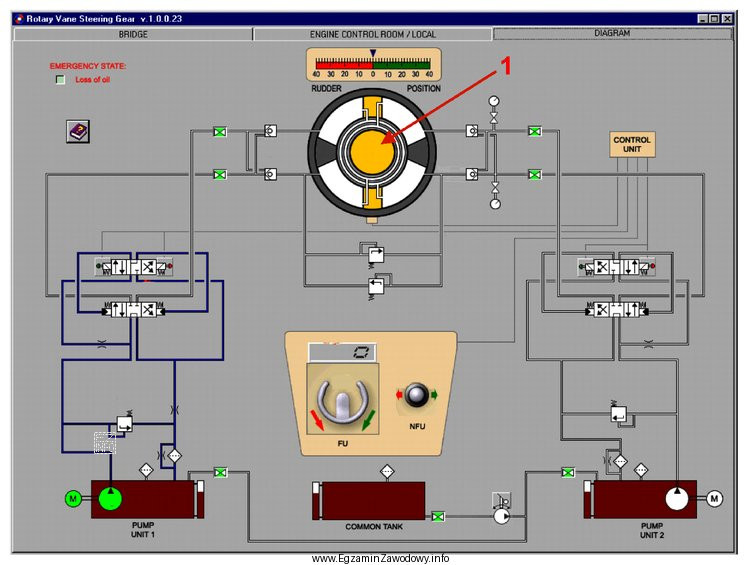

Na schemacie instalacji maszynki sterowej cyfrą 1 oznaczono
Ilustracja przedstawia schemat instalacji maszynki sterowej, używanej w kontekście kwalifikacji zawodowej TECHNIK ŻEGLUGI
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siłownik obrotowy jest elementem wykonawczym maszynki sterowej: przetwarza energię medium roboczego (zwykle hydraulicznego) na moment obrotowy i realne wychylenie steru. Zawór sterujący jedynie kieruje przepływem, wskaźnik informuje o położeniu, a zadajnik wytwarza sygnał sterowania w układzie nadążnym.

Pełne wyjaśnienie:

W układzie maszynki sterowej kluczową rolę w fizycznym poruszeniu sterem pełni element wykonawczy. Odpowiedź "siłownik obrotowy wychylenia steru." wskazuje właśnie taki element: zamienia energię medium roboczego (najczęściej oleju w instalacji hydraulicznej) na moment obrotowy, który powoduje rzeczywiste wychylenie steru.

Pozostałe odpowiedzi dotyczą innych funkcji w układzie:

  • "zawór sterujący wychyleniem steru." – to element sterujący, zwykle rozdzielający/kierujący przepływem. Może decydować o kierunku i prędkości ruchu, ale sam nie jest "napędem" steru.
  • "wskaźnik położenia steru." – to element pomiarowy/sygnalizacyjny. Dostarcza informacji o aktualnym położeniu steru (dla obsługi lub do sprzężenia zwrotnego), lecz nie wytwarza ruchu.
  • "zadajnik sterowania nadążnego steru." – to element części sterowania, generujący sygnał zadany (np. żądane wychylenie) w układzie nadążnym. Wytwarza informację/komendę, a nie siłę lub moment.

W praktyce rozwiązywania takich zadań warto najpierw rozstrzygnąć, czy symbol/oznaczenie na schemacie należy do toru mocy (wykonania), sterowania czy pomiaru. Element wykonawczy odpowiada za pracę mechaniczną – dlatego wskazanie siłownika jest właściwe, gdy pytanie dotyczy podzespołu realizującego wychylenie steru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest maszynka sterowa na statku śródlądowym?
Maszynka sterowa to zespół urządzeń, który przenosi polecenie sterowania na rzeczywisty ruch steru. Obejmuje część wykonawczą (napęd/siłownik), część sterującą (np. zawory/układy regulacji) oraz elementy pomiaru położenia steru dla obsługi i sprzężenia zwrotnego.
Jaką rolę pełni siłownik obrotowy w układzie steru?
Siłownik obrotowy jest elementem wykonawczym: zamienia energię medium roboczego (zwykle hydraulicznego) na moment obrotowy. Ten moment powoduje fizyczne wychylenie steru, czyli wykonanie pracy mechanicznej, a nie tylko sterowanie przepływem lub pomiar.
Dlaczego zawór sterujący to nie to samo co siłownik steru?
Zawór sterujący zarządza przepływem (kierunek, natężenie, ciśnienie) i w ten sposób pośrednio wpływa na ruch. Siłownik natomiast realizuje ruch bezpośrednio, bo wytwarza moment/siłę. Na schematach oba elementy bywają blisko siebie, co sprzyja pomyłkom.
Co mierzy wskaźnik położenia steru i po co jest potrzebny?
Wskaźnik położenia steru pokazuje aktualny kąt/położenie steru. Jest potrzebny do kontroli manewru przez obsługę oraz często do sprzężenia zwrotnego w układzie regulacji, aby układ mógł porównać położenie rzeczywiste z zadanym i skorygować sterowanie.
Co to jest zadajnik sterowania nadążnego steru?
Zadajnik w układzie nadążnym wytwarza sygnał zadany, czyli informację "ile ster ma się wychylić". Nie jest napędem. Działa w torze sterowania: przekazuje żądanie operatora lub automatyki, a wykonanie ruchu realizuje dopiero element wykonawczy (np. siłownik).
Jak rozpoznać na schemacie, że element jest wykonawczy?
Element wykonawczy zwykle jest połączony z częścią mechaniczną (wał steru, ramię/tiller) i odpowiada za wytworzenie siły lub momentu. Na schemacie warto śledzić tor mocy: gdzie dopływa medium robocze i gdzie następuje zamiana energii na ruch, a nie tylko sterowanie przepływem.
Jakie są typowe błędy przy pytaniach o elementy maszynki sterowej?
Najczęściej myli się zawór sterujący z siłownikiem, bo oba dotyczą "wychylenia steru". Drugi błąd to wybór wskaźnika położenia, bo jest intuicyjnie ważny dla manewrowania. Pomaga metoda: najpierw rozdziel "sterowanie–pomiar–wykonanie", a dopiero potem dopasuj nazwę.
Kiedy w praktyce diagnozuje się siłownik obrotowy maszynki sterowej?
Siłownik diagnozuje się m.in. gdy ster nie reaguje mimo poprawnych sygnałów sterowania, występują nieszczelności, spadki ciśnienia lub nierówna praca przy wychyleniu. Wtedy sprawdza się, czy element wykonawczy wytwarza właściwy moment oraz czy nie ma przecieków wewnętrznych.
Czy maszynka sterowa zawsze jest hydrauliczna?
Nie zawsze, ale w praktyce bardzo często spotyka się rozwiązania hydrauliczne ze względu na duże siły i możliwość zdalnego sterowania. Niezależnie od technologii, funkcjonalny podział pozostaje podobny: element wykonawczy (napęd), element sterujący (układ sterowania) i elementy pomiaru położenia.
Jak przygotować się do egzaminu z czytania schematów maszynki sterowej?
Ćwicz rozpoznawanie elementów na wielu schematach: zawory, siłowniki, czujniki/wskaźniki i elementy zadawania. Stosuj zasadę "od funkcji do nazwy": ustal, co element robi w układzie (wykonuje ruch, steruje przepływem, mierzy położenie), a dopiero potem wybierz odpowiedź.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Siłownik obrotowy jest elementem wykonawczym maszynki sterowej: przetwarza energię medium roboczego (zwykle hydraulicznego) na moment obrotowy i realne wychylenie steru."

Materiały:

  • Podręczniki i skrypty z zakresu urządzeń sterowych i hydrauliki siłowej (część: maszynka sterowa, elementy wykonawcze i sterujące).
  • Instrukcje obsługi (DTR) maszynek sterowych stosowanych w praktyce szkolnej – sekcja: schemat hydrauliczny i opis działania.
  • Zestawy zadań egzaminacyjnych z czytania schematów instalacji okrętowych/śródlądowych (rozpoznawanie elementów).
