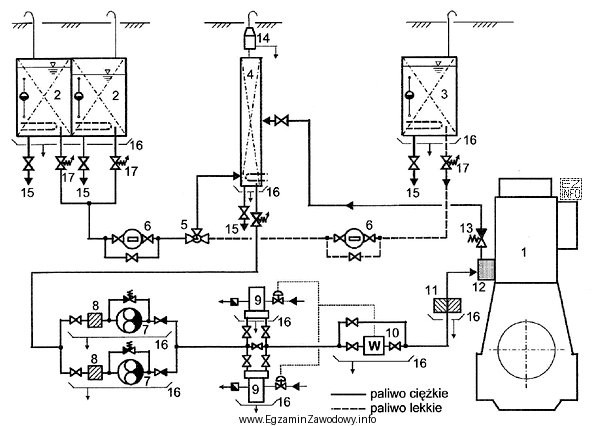

Na schematach instalacji okrętowych rozróżnia się elementy wykonawcze (urządzenia wpływające na parametry medium), elementy transportowe oraz elementy kontrolno-pomiarowe. Odpowiedź "podgrzewacz parowy" jest właściwa, gdy na rysunku element oznaczony daną cyfrą odpowiada urządzeniu wymiany ciepła ogrzewanemu parą.
Dlaczego "podgrzewacz parowy"?
Podgrzewacz parowy podnosi temperaturę medium (często paliwa ciężkiego lub oleju), aby zmniejszyć jego lepkość i zapewnić prawidłowe warunki tłoczenia, filtracji oraz pracy odbiorników. Charakterystyczną cechą jest wykorzystanie pary jako czynnika grzewczego (w praktyce: doprowadzenie pary i odprowadzenie skroplin, choć na schemacie bywa to pokazane symbolicznie).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "pompa transportowa" – jej funkcją jest przetłaczanie medium i wytworzenie odpowiedniego przepływu/ciśnienia. Nie służy do podgrzewania; na schematach ma inny symbol i zwykle wiąże się z napędem oraz kierunkiem przepływu.
- "wiskozymetr" – to przyrząd pomiarowy. Może występować w układach paliwowych, ale nie zmienia parametrów medium, tylko je monitoruje (lepkość). Mylenie go z podgrzewaczem to częsty błąd, gdy uczeń kojarzy lepkość wyłącznie z temperaturą, a nie odróżnia pomiaru od regulacji.
- "filtr dokładnego oczyszczania" – jego zadaniem jest usuwanie zanieczyszczeń stałych z medium. Filtr nie ogrzewa; na schematach pojawia się jako element w linii przepływu, zwykle przed urządzeniami wrażliwymi, aby chronić je przed zużyciem i zatarciem.
Wskazówka egzaminacyjna: gdy masz do wyboru urządzenie grzewcze, pompę, filtr i przyrząd pomiarowy, najpierw przypisz każdemu z nich podstawową funkcję: temperatura (podgrzewacz), przepływ (pompa), czystość (filtr), informacja (wiskozymetr). To ułatwia poprawną identyfikację elementu na schemacie.
