W typowych schematach elektrycznych rozróżnienie, czy mierzona jest dana wielkość, wynika głównie ze sposobu włączenia przyrządu do obwodu.
Pomiar napięcia dotyczy różnicy potencjałów między dwoma punktami. Aby jej nie zafałszować, miernik napięcia (woltomierz lub multimetr w trybie V) podłącza się równolegle do elementu lub odcinka obwodu, czyli "między dwa punkty". Dzięki temu miernik nie powinien istotnie zmieniać prądu w obwodzie (w praktyce ma dużą rezystancję wejściową).
Pomiar natężenia prądu dotyczy prądu płynącego w gałęzi. Dlatego amperomierz (lub multimetr w trybie A) musi znaleźć się szeregowo w tej gałęzi, aby cały mierzony prąd przez niego przepływał (ma możliwie małą rezystancję wewnętrzną). To właśnie taki układ połączeń jest standardowo pokazywany na schematach przy zadaniach o pomiarze prądu.

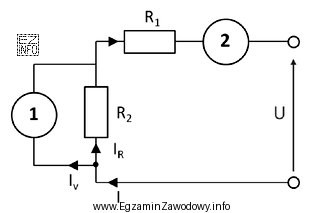

Odpowiedź "napięcia i natężenia prądu" jest poprawna, gdy na schemacie element oznaczony jako pierwszy wskazuje połączenie równoległe (napięcie), a drugi połączenie szeregowe (prąd).
Pozostałe propozycje są typowymi pułapkami:
- "natężenia i pojemności" – pojemność mierzy się innymi metodami i zwykle inną konfiguracją przyrządu (często poza pracującym obwodem), a sam schemat obwodu sterowania rzadko przedstawia klasyczny pomiar pojemności w miejscu pracy.
- "napięcia i rezystancji opornika" – rezystancję mierzy się przy wyłączonym zasilaniu i najczęściej na odłączonym elemencie; włączanie omomierza w czynny obwód jest błędem metody.
- "rezystancji opornika i natężenia prądu" – analogicznie: prąd można mierzyć w pracującym obwodzie, ale rezystancję zasadniczo nie (wymaga to innej procedury i warunków pomiaru).
Na egzaminie warto zapamiętać regułę: V mierzymy równolegle, A mierzymy szeregowo. Dodatkowo w praktyce SRK ma to znaczenie diagnostyczne: pomiar napięcia potwierdza zasilanie, a pomiar prądu pozwala ocenić obciążenie i wykrywać zwarcia/przeciążenia.
