Modem (od: modulator–demodulator) realizuje dwa kluczowe procesy: modulację (przekształcenie informacji w postaci danych na sygnał dostosowany do medium transmisyjnego) oraz demodulację (odtworzenie danych z odebranego sygnału). W ujęciu blokowym jest to zwykle osobny fragment toru, który wykonuje operacje przetwarzania sygnału: kodowanie/kształtowanie sygnału, dobór parametrów modulacji, filtrację oraz odtwarzanie strumienia danych.

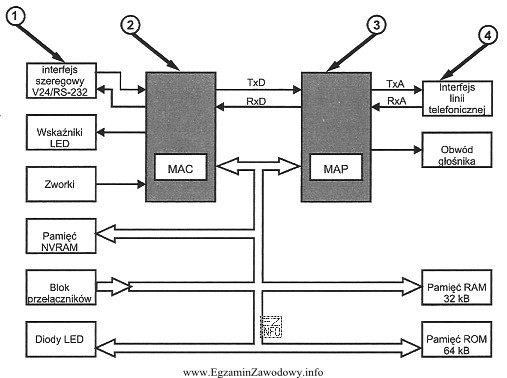

Odpowiedź "3" wskazuje na podzespół przypisany do funkcji modulacji i demodulacji na przedstawionym schemacie. To właśnie ten element odpowiada za "właściwą" pracę modemu jako urządzenia dopasowującego postać sygnału do kanału transmisyjnego i odwrotnie.
Pozostałe numery na schematach modemów często odnoszą się do bloków pomocniczych, które są niezbędne do działania urządzenia, ale nie wykonują samej modulacji/demodulacji, np.:
- interfejsu z urządzeniem końcowym (np. z komputerem) – odpowiada za wymianę danych i sterowanie, a nie za przetwarzanie sygnału w kanale,
- interfejsu liniowego (dopasowanie elektryczne/łączeniowe do medium) – zajmuje się warstwą fizyczną po stronie złącza,
- zasilania lub sterowania – zapewnia pracę układów, ale nie realizuje funkcji mod/demod.
Na egzaminie warto zapamiętać zasadę: jeżeli pytanie dotyczy modulacji i demodulacji, szukaj na schemacie bloku opisanego jako tor sygnałowy, przetwarzanie sygnału, układ modulatora/demodulatora lub DSP. W zadaniach z numeracją (1–4) rozstrzygające są połączenia i opis funkcji bloku na rysunku, a nie sama jego pozycja.
