W zadaniu trzeba rozpoznać dwa niezależne kryteria: typ sprężarki (osiowa lub promieniowa) oraz liczbę stopni (jednostopniowa lub wielostopniowa).
Sprężarka promieniowa (często nazywana odśrodkową) jest maszyną, w której w wirniku czynnik roboczy uzyskuje przyrost energii, a przepływ ma charakter promieniowy (od środka na zewnątrz lub odwrotnie – zależnie od konstrukcji). Na schematach i przekrojach zwykle widać wirniki o geometrii "tarczy" z kanałami promieniowymi oraz elementy odzysku ciśnienia w dyfuzorze.
Sprężarka osiowa pracuje natomiast z przepływem wzdłuż osi maszyny. Charakterystyczne są rzędy łopatek wirnikowych i kierowniczych ustawionych wzdłuż osi, tworzące "ciąg" stopni osiowych o podobnej średnicy przepływu.
Drugie kryterium to jedno- vs wielostopniowość. Układ wielostopniowy oznacza, że sprężanie realizowane jest w kilku kolejnych stopniach (kilka zespołów wirnikowych i towarzyszących im kierownic/dyfuzorów), co pozwala uzyskać większy całkowity spręż przy korzystniejszym rozkładzie obciążeń i sprawności. Jednostopniowa ma tylko jeden taki stopień.
Dlaczego pozostałe odpowiedzi są błędne?

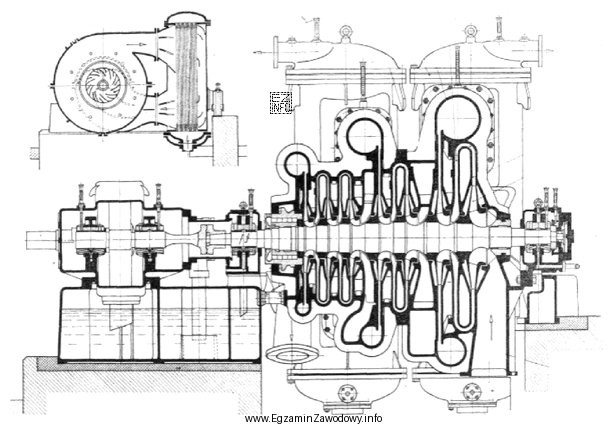

- Odpowiedź "wielostopniową sprężarkę osiową" odpada, gdy na schemacie widać cechy stopni promieniowych (a nie rzędy łopatek osiowych).
- Odpowiedź "jednostopniową sprężarkę promieniową" jest niezgodna, jeśli na schemacie pokazano kilka kolejnych stopni, a nie pojedynczy wirnik z jednym dyfuzorem.
- Odpowiedź "jednostopniową sprężarkę osiową" jest błędna jednocześnie w typie (osiowa zamiast promieniowej) i w liczbie stopni (jeden zamiast wielu), więc pasuje tylko w zupełnie innym schemacie.
Wskazówka egzaminacyjna: najpierw rozstrzygnij kierunek przepływu (osiowy czy promieniowy), a dopiero potem policz, ile razy powtarza się "moduł" stopnia sprężania na schemacie.
