KWALIFIKACJA CHM4 - STYCZEŃ 2019



PYTANIE NR 6.

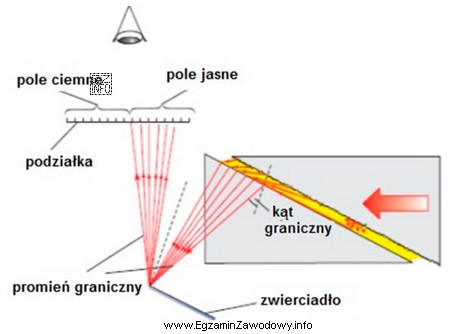

Na schemacie przedstawiono bieg promieni światła w
Ilustracja przedstawia schematyczny rysunek ukazujący bieg promieni światła w refraktometrze, co jest związane z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Refraktometr rozpoznaje się po schemacie pokazującym załamanie światła na granicy ośrodków (np. pryzmat–próbka) i wykorzystanie kąta granicznego/obszaru światło–cień do wyznaczania współczynnika załamania. Polarymetr dotyczy skręcalności optycznej, mikroskop – obrazowania, a spektrofotometr – pomiaru pochłaniania.

Pełne wyjaśnienie:

W refraktometrze kluczowym zjawiskiem jest załamanie światła na granicy dwóch ośrodków (np. pryzmat pomiarowy i badana próbka) oraz zależność kąta załamania od współczynnika załamania. W typowych układach (np. refraktometr Abbego) tor promieni jest tak prowadzony, aby można było wyznaczyć kąt graniczny związany z całkowitym wewnętrznym odbiciem. Na schematach często widać promienie przechodzące przez pryzmat i próbkę oraz granicę światło/cień, co jest charakterystyczne dla refraktometrii.

Odpowiedź "refraktometrze" jest poprawna, ponieważ pytanie dotyczy właśnie biegu promieni w przyrządzie, którego zasada działania opiera się na refrakcji i wyznaczaniu wielkości optycznych związanych z załamaniem.

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu:

  • "polarymetrze" – polarymetr pracuje na zjawisku polaryzacji i skręcalności optycznej (zmiany płaszczyzny polaryzacji). Schemat obejmuje zwykle polaryzator, analizator i element pomiarowy, a nie typowy układ pryzmat–próbka z kątem granicznym.
  • "mikroskopie" – mikroskop to układ obrazujący z obiektywem i okularem; schemat promieni pokazuje tworzenie obrazu (ogniska, powiększenie), a nie wyznaczanie współczynnika załamania metodą kąta granicznego.
  • "spektrofotometrze" – spektrofotometr służy do pomiaru absorpcji w funkcji długości fali. Charakterystyczne są: źródło, monochromator (pryzmat/siatka, ale w roli rozszczepienia widma), kuweta i detektor. Sam "bieg promieni" w spektrofotometrze zwykle pokazuje tor optyczny z elementami selekcji długości fali i detekcji, a nie typową geometrię refraktometru.

Wskazówka egzaminacyjna: jeśli na schemacie widać pryzmat w kontakcie z próbką i analizę granicy światło/cień lub kątów załamania, najczęściej chodzi o refraktometr. Jeśli pojawiają się polaryzatory – to polarymetr; jeśli układ tworzy powiększony obraz – mikroskop; jeśli jest selekcja długości fali i detektor – spektrofotometr.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest refraktometr i do czego służy w laboratorium zakładowym?
Refraktometr to przyrząd do pomiaru współczynnika załamania cieczy lub roztworów. W przemyśle chemicznym wykorzystuje się go m.in. do szybkiej kontroli jakości i pośredniego szacowania stężenia (gdy istnieje zależność RI–stężenie) oraz do porównania partii surowców z wymaganiami.
Jak rozpoznać na schemacie, że to jest refraktometr?
Najczęściej widać pryzmat i warstwę próbki oraz promienie, które ulegają załamaniu. Charakterystyczny jest motyw kąta granicznego i granicy światło/cień, z której wyznacza się współczynnik załamania. Taki układ odróżnia refraktometr od torów obrazujących lub spektrofotometrycznych.
Dlaczego w refraktometrze pojawia się kąt graniczny?
Kąt graniczny występuje, gdy światło przechodzi z ośrodka optycznie gęstszego do rzadszego. Powyżej tej wartości pojawia się całkowite wewnętrzne odbicie. Refraktometr wykorzystuje tę zależność, bo kąt graniczny jest powiązany ze współczynnikiem załamania próbki, co umożliwia jego wyznaczenie.
Jaka jest różnica między refraktometrem a polarymetrem?
Refraktometr mierzy współczynnik załamania (refrakcję) i zwykle opiera się na pryzmacie oraz kącie granicznym. Polarymetr mierzy skręcalność optyczną – zmianę płaszczyzny polaryzacji światła po przejściu przez substancję optycznie czynną, więc w torze są polaryzator i analizator.
Czy spektrofotometr też ma promienie światła na schemacie?
Tak, ale schemat spektrofotometru pokazuje zwykle źródło, element selekcji długości fali (monochromator), kuwetę i detektor. Celem jest pomiar pochłaniania, a nie wyznaczanie współczynnika załamania przez geometrię pryzmatu i próbki. To pomaga odróżnić oba przyrządy na rysunku.
Jakie próbki najczęściej bada się refraktometrem w przemyśle chemicznym?
Najczęściej bada się ciecze i roztwory technologiczne: surowce płynne, mieszaniny rozpuszczalników, roztwory substancji organicznych i nieorganicznych, a także produkty pośrednie. Pomiar RI bywa używany jako szybki wskaźnik czystości, składu lub zgodności partii z wymaganiami kontroli jakości.
Jakie są typowe błędy przy rozwiązywaniu zadań o refraktometrze na schemacie?
Częsty błąd to wybór "spektrofotometru", bo kojarzy się z optyką, mimo że na schemacie nie ma detektora ani monochromatora. Inny błąd to mylenie polaryzacji z załamaniem. Warto patrzeć na funkcję układu: pryzmat–próbka i granica światło/cień wskazują refraktometr.
Kiedy wynik z refraktometru może być zafałszowany przez temperaturę?
Współczynnik załamania zależy od temperatury, więc zmiana temperatury próbki lub pryzmatu może zmienić odczyt. Dlatego w praktyce stosuje się stabilizację/kompensację temperatury albo wykonuje pomiar w warunkach zalecanych w instrukcji. Na egzaminie warto pamiętać, że temperatura jest ważnym parametrem pomiaru RI.
Jakie elementy toru optycznego są typowe dla polarymetru, a nie dla refraktometru?
Dla polarymetru typowe są polaryzator i analizator oraz układ umożliwiający ocenę skręcenia płaszczyzny polaryzacji. Refraktometr zwykle pokazuje pryzmaty pomiarowe i zjawisko załamania/całkowitego odbicia. Jeśli na schemacie widać elementy polaryzujące, to wskazuje polarymetr.
Jak przygotować się do pytań o aparaturę optyczną na egzaminie CHM.2?
Ucz się rozpoznawania przyrządów po funkcji i typowych blokach: refraktometr (pryzmat, kąt graniczny), spektrofotometr (źródło, monochromator, kuweta, detektor), polarymetr (polaryzator, analizator), mikroskop (obiektyw, okular, obraz). Pomaga też przećwiczenie kilku schematów z różnych arkuszy.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Polarymetr dotyczy skręcalności optycznej, mikroskop – obrazowania, a spektrofotometr – pomiaru pochłaniania."

Źródła:

  • Skoog, Holler, Crouch, "Principles of Instrumental Analysis", rozdziały o metodach optycznych / refraktometrii (wydanie zależne od dostępnej wersji podręcznika)
  • IUPAC Compendium of Chemical Terminology (Gold Book) – hasło "refractometer" / "refractometry", https://goldbook.iupac.org/ (dostęp 2026-02-28)
  • Encyclopaedia Britannica – hasło "Refractometer", https://www.britannica.com/science/refractometer (dostęp 2026-02-28)

Materiały:

  • Podręczniki z analizy instrumentalnej (działy: refraktometria, metody optyczne)
  • Instrukcje obsługi refraktometrów (Abbe, cyfrowych) stosowanych w laboratoriach przemysłowych
  • Materiały dydaktyczne z optyki geometrycznej (kąt graniczny, całkowite wewnętrzne odbicie)
