KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016



PYTANIE NR 33.

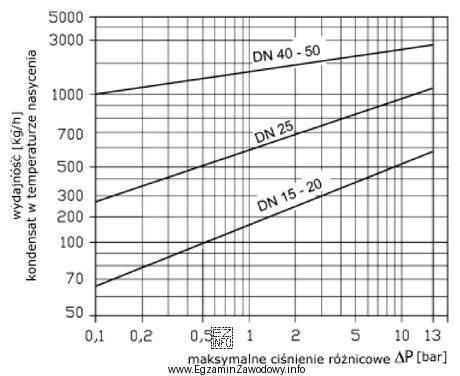

Na schemacie przedstawiono charakterystykę wydajności rurociągów parowych. Jaką średnicę powinien mieć odwadniacz, jeżeli wydajność wynosi 600 kg/h, a maksymalne ciśnienie różnicowe 5 barów?
Na schemacie przedstawiono charakterystykę wydajności rurociągów parowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza wykresu charakterystyki wydajności rurociągów parowych pozwala na stwierdzenie, że dla wydajności 600 kg/h i maksymalnego ciśnienia różnicowego 5 barów, odpowiednia średnica odwadniacza to 25 mm. Jest to odczytane bezpośrednio z wykresu, gdzie linia DN 25 przecina się z wymaganymi parametrami.
