W klasyfikacji wentylacji kluczowe jest rozróżnienie dwóch osi:
- sposób napędu przepływu: naturalny (bez wentylatora) lub mechaniczny (z urządzeniem wymuszającym),
- sposób zorganizowania dopływu/odpływu: zorganizowany (przez zaprojektowane elementy instalacji) albo niezorganizowany (przypadkowo, przez nieszczelności).

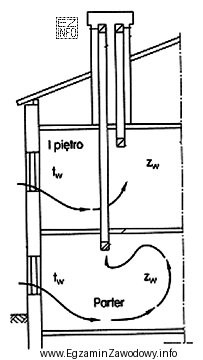

Wentylacja naturalna zorganizowana zachodzi wtedy, gdy ruch powietrza jest wywołany siłami naturalnymi (np. ciągiem grawitacyjnym), ale powietrze przepływa przez celowo zaprojektowane drogi: kanały, kratki, przewody wentylacyjne. Na schematach zwykle widać wyraźnie wyznaczoną drogę przepływu, bez symbolu wentylatora.
Dlaczego odpowiedzi mechaniczne są błędne?
- Mechaniczna wywiewna oznacza, że wyciąg jest realizowany wentylatorem (wytwarza podciśnienie i "wyciąga" powietrze), a nawiew jest realizowany zwykle przez nawiewniki lub infiltrację. Na schemacie powinien wystąpić element wymuszający (wentylator/centrala) po stronie wywiewu.
- Mechaniczna nawiewna oznacza, że to nawiew jest realizowany wentylatorem (tłoczenie powietrza do pomieszczenia), a wywiew jest grawitacyjny lub przez nieszczelności. Tu również oczekuje się symbolu urządzenia nawiewnego.
Dlaczego "naturalna niezorganizowana" jest błędna? Ten typ dotyczy sytuacji, gdy wymiana powietrza odbywa się głównie przez przypadkowe nieszczelności (szczeliny, rozszczelnienia, niefunkcjonujące kanały) i nie ma zaprojektowanej, kontrolowanej drogi przepływu. Jeśli schemat pokazuje typowe elementy instalacyjne (np. kanał/kratkę jako drogę usuwania), wskazuje to na rozwiązanie zorganizowane.
Wskazówka egzaminacyjna: najpierw szukaj na schemacie symbolu wentylatora/urządzenia wymuszającego. Jeśli go nie ma, rozważ wentylację naturalną; następnie oceń, czy przepływ jest poprowadzony elementami instalacji (zorganizowana), czy wynika z przypadkowych nieszczelności (niezorganizowana).
