KWALIFIKACJA MTL1 + MTL2 - STYCZEŃ 2024



PYTANIE NR 17.

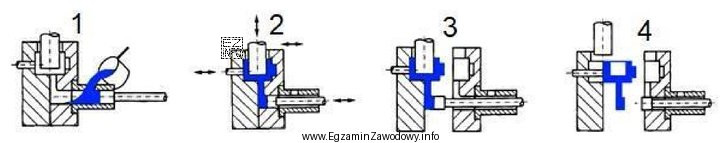

Na schemacie przedstawiono fazy odlewania ciśnieniowego w maszynie zimno-komorowej. Na rysunku oznaczonym cyfrą 2 przedstawiono fazę
Ilustracja przedstawia schemat procesu odlewania ciśnieniowego w maszynie zimno-komorowej, używanego w zawodzie technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W maszynie zimno-komorowej typowy cykl obejmuje: napełnienie komory strzałowej ciekłym stopem, następnie jego wtłoczenie do wnęki formy, krzepnięcie, rozwarcie formy i usunięcie odlewu/rdzenia. Faza opisana jako "wprowadzanie ciekłego stopu do wnęki formy" odpowiada etapowi wtrysku do formy.

Pełne wyjaśnienie:

Odlewanie ciśnieniowe w maszynie zimno-komorowej ma charakterystyczną sekwencję operacji. Najpierw ciekły stop jest dozowany do komory strzałowej (shot sleeve). Następnie tłok wykonuje ruch roboczy i dochodzi do wtrysku, czyli wprowadzania ciekłego stopu do wnęki formy pod ciśnieniem. Po wypełnieniu gniazda następuje krzepnięcie (zwykle przy nadal utrzymywanym docisku), a potem cykl przechodzi do części wykańczającej: rozwarcia ruchomej części formy oraz wyjęcia rdzenia i odlewu (często z użyciem wypychaczy).

Odpowiedź "wprowadzania ciekłego stopu do wnęki formy" jest poprawna, bo opisuje kluczowy etap procesu ciśnieniowego: przemieszczenie metalu z układu wtryskowego do gniazda formy, co odróżnia tę fazę od samego zalania komory strzałowej oraz od operacji po krzepnięciu.

  • Odpowiedź "wprowadzania ciekłego stopu do komory strzałowej" dotyczy etapu przed wtryskiem do wnęki formy. W maszynie zimno-komorowej stop nie jest wtryskiwany bezpośrednio z wanny przez "gęsią szyję" (jak w gorąco-komorowej), tylko najpierw trafia do komory.
  • Odpowiedź "rozwarcia ruchomej części formy" odnosi się do etapu po zakończeniu wtrysku i po krzepnięciu, gdy maszyna otwiera formę.
  • Odpowiedź "wyjęcia rdzenia oraz odlewu" to czynność końcowa cyklu, realizowana po otwarciu formy; nie opisuje fazy wypełniania wnęki.

Wskazówka egzaminacyjna: warto zapamiętać kolejność jako łańcuch przyczynowo‑skutkowy: komora (dostarczenie metalu) → wnęka (wtrysk i wypełnienie) → forma (krzepnięcie i otwarcie) → wyrzut (usunięcie odlewu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odlewanie ciśnieniowe w maszynie zimno-komorowej?
To metoda odlewania, w której ciekły metal jest najpierw dozowany do komory strzałowej, a potem tłok wtłacza go pod ciśnieniem do wnęki stalowej formy. Po krzepnięciu forma się otwiera, a odlew jest usuwany (często wypychaczami).
Jakie są typowe fazy cyklu odlewania ciśnieniowego zimno-komorowego?
Najczęściej wyróżnia się: napełnienie komory strzałowej, wtrysk do wnęki formy, docisk i krzepnięcie, otwarcie formy, wyrzut/wyjęcie odlewu. Nazwy mogą się różnić, ale logika kolejności pozostaje taka sama.
Dlaczego w zimno-komorowej maszynie stop trafia najpierw do komory strzałowej?
Ponieważ układ wtryskowy (komora i tłok) nie jest zanurzony w ciekłym metalu. Stop jest podawany porcją do komory, co ogranicza obciążenie cieplne elementów wtrysku i pozwala stosować stopy o wyższej temperaturze topnienia.
Czym różni się faza wtrysku do wnęki formy od fazy zalania komory strzałowej?
Zalanie komory strzałowej to dostarczenie ciekłego metalu do cylindra wtryskowego. Wtrysk do wnęki formy to etap przemieszczenia metalu z komory przez układ wlewowy do gniazda formy pod ciśnieniem. To dwa kolejne, ale różne kroki.
Kiedy następuje rozwarcie ruchomej części formy w odlewaniu ciśnieniowym?
Po zakończeniu wtrysku i po czasie potrzebnym na krzepnięcie odlewu. Dopiero wtedy maszyna rozsuwa połówki formy. Jeśli forma zostanie otwarta zbyt wcześnie, odlew może się zdeformować lub uszkodzić.
Co oznacza "wnęka formy" w kontekście odlewania ciśnieniowego?
Wnęka (gniazdo) formy to przestrzeń o kształcie przyszłego odlewu. W czasie wtrysku ciekły stop wypełnia tę przestrzeń, a następnie krzepnie. Geometria wnęki oraz układ wlewowy i odpowietrzenie silnie wpływają na jakość wypraski.
Jakie błędy uczniowie najczęściej robią przy rozpoznawaniu faz na schemacie procesu?
Najczęściej mylą: zalanie komory z wtryskiem do wnęki (oba dotyczą "wprowadzania stopu", ale do innego miejsca) oraz etapy końcowe: otwarcie formy vs wyjęcie odlewu. Pomaga zapamiętać kolejność "komora → wnęka → otwarcie → wyrzut".
Czy odlewanie ciśnieniowe zawsze wymaga użycia rdzeni?
Nie zawsze. Rdzenie stosuje się wtedy, gdy trzeba wykonać podcięcia, kanały lub wnętrza, których nie da się uformować samymi połówkami formy. W wielu prostych odlewach (bez skomplikowanych wnęk) rdzenie nie są potrzebne.
Jak rozpoznać na rysunku fazę "wprowadzania stopu do wnęki formy"?
Na schematach zwykle widać ruch tłoka (wtrysku) oraz przepływ metalu z komory/układu wlewowego do gniazda formy. Charakterystyczne jest to, że metal opuszcza komorę i wypełnia wnękę, a forma pozostaje zamknięta.
Jak przygotować się do pytań egzaminacyjnych o fazy odlewania ciśnieniowego?
Naucz się stałej kolejności etapów i przypisz do nich jednoznaczne hasła: komora (dawka metalu), wtrysk (do wnęki), krzepnięcie (docisk), otwarcie, wyrzut. Ćwicz na kilku różnych schematach i opisach cyklu.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "W maszynie zimno-komorowej typowy cykl obejmuje: napełnienie komory strzałowej ciekłym stopem, następnie jego wtłoczenie do wnęki formy, krzepnięcie, rozwarcie formy i usunięcie odlewu/rdzenia."

Źródła:

  • NADCA (North American Die Casting Association), "Die Casting Process" (opis ogólny procesu i etapów) – https://www.diecasting.org/die-casting-process/ (dostęp: 2026-02-27)
  • ASM International, "ASM Handbook, Volume 15: Casting" (rozdziały o die castingu i cyklu procesu), ASM International (wydanie książkowe; weryfikacja ogólna na podstawie standardowej literatury branżowej)
  • John Campbell, "Complete Casting Handbook: Metal Casting Processes, Metallurgy, Techniques and Design" (sekcje o odlewaniu ciśnieniowym i sekwencji procesu), Butterworth-Heinemann (wydanie książkowe; weryfikacja ogólna na podstawie literatury odlewniczej)

Materiały:

  • Podręczniki technologii odlewnictwa (rozdziały o odlewaniu ciśnieniowym)
  • Materiały szkoleniowe producentów maszyn do odlewania ciśnieniowego (opis cyklu zimno-komorowego)
  • Atlas/rysunki poglądowe cyklu die casting (kolejne fazy wtrysku i otwierania formy)
