Układ pracy silników trakcyjnych rozpoznaje się nie po samej liczbie załączonych styczników, lecz po tym, jak poprowadzony jest tor prądu w obwodzie głównym. Kluczowa jest odpowiedź na pytanie: czy prąd ma jedną drogę przez wszystkie silniki, czy też jest rozdzielany na kilka gałęzi.
Układ szeregowy oznacza, że silniki trakcyjne są włączone jeden za drugim w jeden obwód. Wtedy:
- przez każdy silnik płynie zasadniczo ten sam prąd,
- napięcie źródła rozkłada się na poszczególne silniki,
- nie ma rozgałęzienia toru prądu na równoległe gałęzie obejmujące różne silniki.

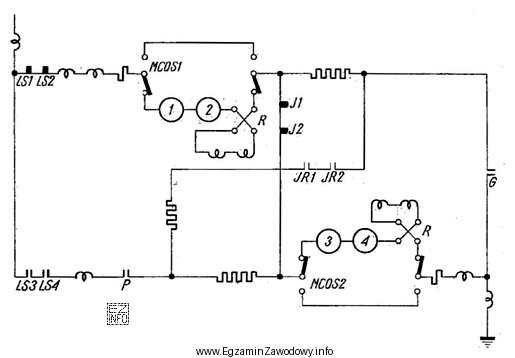

W pytaniu podano konkretny stan aparatury łączeniowej (LS1, LS2, J1, J2). Dla tego stanu, zgodnie z ideą łączeń w obwodach trakcyjnych, konfiguracja odpowiada połączeniu szeregowemu silników 1–4.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Równoległy – wymagałby wyraźnego rozdziału prądu na co najmniej dwie gałęzie, tak aby poszczególne silniki (lub pary silników) były zasilane równolegle. Wtedy prądy w gałęziach mogą się różnić, a napięcie na silnikach jest zasadniczo takie samo. To nie odpowiada wskazanej konfiguracji.
- Szeregowo-równoległy – to typowa konfiguracja przejściowa, gdy tworzy się np. dwie gałęzie, w których silniki są połączone szeregowo, a te gałęzie są połączone równolegle. Wymaga jednocześnie cech układu szeregowego i równoległego (rozgałęzienia oraz szeregów w gałęziach), czego tu nie zakłada się jako wyniku.
- Mieszany – jest pojęciem nieostrym w porównaniu z precyzyjnymi nazwami "szeregowy" i "równoległy". W zadaniach egzaminacyjnych zazwyczaj "mieszany" nie jest właściwą nazwą standardowego zestawienia silników, jeżeli da się je jednoznacznie opisać jako szeregowe albo szeregowo-równoległe.
Wskazówka egzaminacyjna: zawsze rysuj (choćby w myślach) uproszczony schemat gałęzi: policz, ile jest niezależnych dróg prądu od zasilania do powrotu. Jedna droga → szereg. Dwie lub więcej dróg → równoległy lub szeregowo-równoległy.
