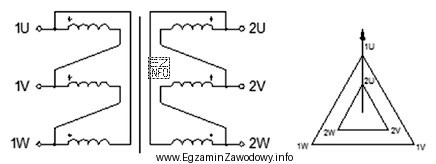

W zadaniu rozpoznajesz grupę połączeń (grupę wektorową) transformatora trójfazowego na podstawie schematu uzwojeń. Zapis ma postać np. Dy0 i zawiera dwie informacje: rodzaj połączenia uzwojeń oraz przesunięcie fazowe między stroną WN i NN.
- Duża litera dotyczy zwykle strony wyższego napięcia (WN), a mała litera strony niższego napięcia (NN).
- D oznacza połączenie w trójkąt (delta).
- y oznacza połączenie w gwiazdę (star). W praktyce gwiazda pozwala na istnienie punktu neutralnego (jeśli jest wyprowadzony), co jest istotne dla zasilania odbiorów jednofazowych.
- Cyfra w zapisie (np. 0 lub 1) to tzw. notacja zegarowa przesunięcia fazowego: "0" oznacza przesunięcie 0°, a "1" oznacza 30° (zgodnie z konwencją zegara).
Dlatego odpowiedź Dy0 jest właściwa, gdy schemat pokazuje: WN połączone w trójkąt, NN połączone w gwiazdę oraz brak przesunięcia fazowego (zegar 0).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Dz0 – litera z oznacza połączenie zygzakowe, które ma inny układ uzwojeń niż gwiazda; to nie jest to samo co "y".
- Yd1 – tu zmienia się zarówno strona z deltą/gwiazdą (WN w gwiazdę, NN w trójkąt), jak i przesunięcie fazowe na "1" (30°).
- Yz1 – zawiera połączenie zygzakowe i przesunięcie 30°, więc nie odpowiada przypadkowi D–y i 0°.
Na egzaminie zwracaj uwagę, by nie wybierać odpowiedzi tylko po cyfrze (0/1) albo tylko po D/Y – zawsze analizuj oba elementy zapisu.
