W pojazdach samochodowych współczesnym źródłem energii elektrycznej podczas pracy silnika jest alternator, czyli prądnica prądu przemiennego. W uzwojeniach stojana indukuje się napięcie przemienne, które nie może bezpośrednio zasilać instalacji 12 V/24 V. Dlatego w alternatorze znajduje się układ prostowniczy (mostek diodowy), który zamienia prąd przemienny na prąd stały odpowiedni do ładowania akumulatora i zasilania odbiorników.
Kluczowym elementem układu ładowania jest regulator napięcia. Jego zadaniem jest utrzymanie właściwego poziomu napięcia ładowania niezależnie od prędkości obrotowej i obciążenia elektrycznego. W praktyce realizuje to przez sterowanie prądem wzbudzenia wirnika (zwykle poprzez szybkie załączanie/wyłączanie lub modulację), co jest typowe dla regulatorów elektronicznych.
Odpowiedź "przemiennego z regulatorem elektronicznym." pasuje do typowego alternatora samochodowego: prąd jest wytwarzany jako przemienny i dopiero potem prostowany, a regulacja napięcia odbywa się elektronicznie.
Pozostałe odpowiedzi są pułapkami:
- "przemiennego z regulatorem wibracyjnym." – regulator wibracyjny to rozwiązanie historyczne, kojarzone z dawnymi układami; na schematach współczesnych pojazdów dominuje regulacja elektroniczna.
- "stałego z regulatorem elektronicznym." – prądnica prądu stałego ma inną konstrukcję (m.in. komutator) i na schemacie jej cechy różnią się od alternatora z prostownikiem.
- "stałego z regulatorem wibracyjnym." – łączy dwa elementy typowe dla starszych rozwiązań; w praktyce samochodowej taki zestaw dotyczył dawnych instalacji i nie odpowiada typowemu schematowi alternatora.

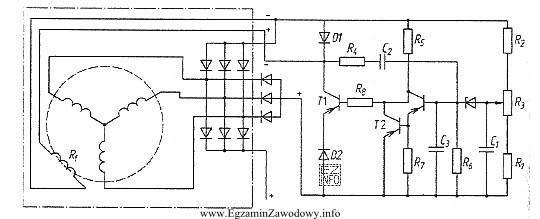

Wskazówka egzaminacyjna: jeśli na schemacie widzisz elementy odpowiadające prostowaniu (diody/mostek) i sterowaniu wzbudzeniem, myśl o alternatorze (AC) z regulatorem elektronicznym.
