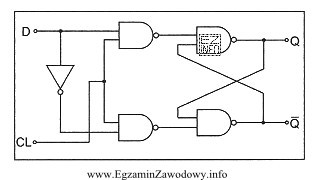

Przerzutnik typu D jest elementem logiki sekwencyjnej: przechowuje 1 bit i zmienia stan wyjścia zgodnie z wejściem D w chwili wyznaczonej przez sygnał zegarowy. W praktyce (i w zadaniach szkolnych) często spotyka się klasyczne realizacje przerzutników zbudowane z bramek uniwersalnych.
Odpowiedź "NAND" jest poprawna, ponieważ w standardowych schematach realizacji przerzutników (w tym D) bardzo często wykorzystuje się właśnie bramki NAND: pozwalają one łatwo zbudować układ z odpowiednim sprzężeniem zwrotnym, a przez to uzyskać funkcję pamięci oraz właściwe blokowanie/odblokowanie w zależności od zegara.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "AND" – sama bramka AND nie jest bramką uniwersalną; typowe, podstawowe realizacje przerzutników rzadko opiera się wyłącznie na AND, bo trudniej wówczas uzyskać pełną strukturę podtrzymania stanu bez dodatkowych inwersji i sprzężeń.
- "OR" – analogicznie jak AND, OR nie jest bramką uniwersalną i nie stanowi klasycznej bazy do budowy przerzutnika w najprostszych schematach spotykanych w nauczaniu.
- "NOR" – bramka NOR także jest uniwersalna i można na niej budować przerzutniki, ale w przedstawianych w dydaktyce schematach przerzutnika D z czterech bramek najczęściej spotyka się wariant oparty o NAND; wybór NOR wynika zwykle z pomylenia dwóch alternatywnych rodzin realizacji.
Wskazówka egzaminacyjna: jeżeli na schemacie widzisz kilka jednakowych bramek i sprzężenia zwrotne prowadzące do wejść, zwróć uwagę na kółka negacji na wyjściach/wejściach (inwersję). To często kieruje rozpoznanie w stronę NAND/NOR, a następnie do konkretnego wariantu układu.
