KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025



PYTANIE NR 25.

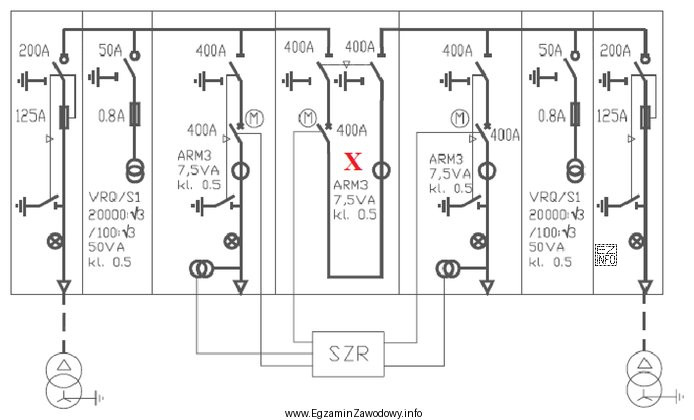

Na schemacie rozdzielnicy SN symbolem X oznaczono pole
Na schemacie rozdzielnicy SN symbolem X oznaczono pole
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pole oznaczone symbolem X na schemacie rozdzielnicy to pole sprzęgłowe. Pole sprzęgłowe jest używane do łączenia dwóch sekcji rozdzielnicy, co jest przedstawione na schemacie przez połączenia między pozostałymi polami. Umiejscowienie pola X wskazuje na funkcję sprzęgania z sąsiednimi polami, co jest typowe dla pól sprzęgłowych. Na schemacie tym elementy takie jak wyłączniki i przekładniki często oznaczają pole sprzęgłowe w systemach rozdzielczych.
