KWALIFIKACJA TLO3 - STYCZEŃ 2016



PYTANIE NR 31.

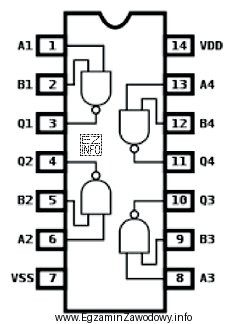

Na schemacie zamieszczone są symbole graficzne bramek
Na schemacie zamieszczone są symbole graficzne bramek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawione są symbole graficzne bramek logicznych. Bramki z kółkiem na wyjściu oznaczają negację. Widoczne są bramki z kółkiem i kształtem charakterystycznym dla bramek AND, co oznacza, że są to bramki NAND. Bramka NAND to bramka AND z negacją na wyjściu, co odpowiada symbolom przedstawionym na schemacie.
