KWALIFIKACJA INF1 - CZERWIEC 2016



PYTANIE NR 35.

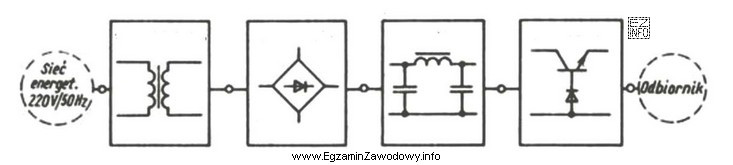

Na schemacie został przedstawiony zasilacz z prostownikiem
Na schemacie został przedstawiony zasilacz z prostownikiem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia zasilacz składający się z transformatora, mostka prostowniczego (wskazującego na prostowanie dwupołówkowe), układu filtrującego (duży kondensator elektrolityczny wskazuje na filtrację tętnień) oraz stabilizatora napięcia (symbol stabilizatora wskazuje na obecność stabilizacji napięcia wyjściowego).
