W odlewnictwie stosuje się różne typy dokumentacji i rysunków, a kluczową umiejętnością jest rozpoznanie, czego dotyczy przedstawiony szkic: samego odlewu, oprzyrządowania (modelu) czy detalu po obróbce.

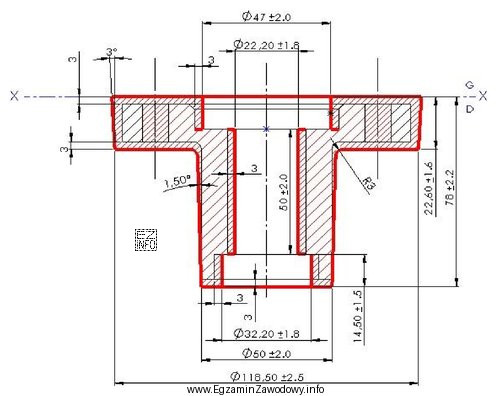

Rysunek surowego odlewu odnosi się do wyrobu po wykonaniu procesu odlewania. Taki rysunek opisuje geometrię odlewu na etapie "surowym", czyli przed operacjami wykańczającymi i obróbką mechaniczną prowadzącą do uzyskania ostatecznej części. W praktyce jest to istotne np. dla kontroli odlewu, oceny poprawności wypełnienia formy i wstępnej oceny zgodności kształtu z założeniami.
Odpowiedź "konstrukcyjny modelu" jest niepoprawna, ponieważ rysunek modelu dotyczy elementów oprzyrządowania używanych do wykonania formy (np. geometrii modelu, jego podziału, rozwiązań ułatwiających wyjmowanie). To inny obiekt niż sam odlew.
Odpowiedź "wykonawczy części" również jest niepoprawna: rysunek wykonawczy odnosi się do części w stanie finalnym, zwykle po obróbce i z wymaganiami jakościowymi właściwymi dla gotowego wyrobu. W odlewnictwie często rozróżnia się dokumentację dla odlewu oraz dokumentację dla detalu końcowego.
Odpowiedź "koncepcji technologicznej lub sposobu odlewania" nie pasuje, bo koncepcja technologiczna opisuje proces (np. rozwiązania technologiczne, kolejność operacji, założenia do wykonania), a nie jest rysunkiem przedstawiającym konkretny wyrób jako obiekt. W takich materiałach koncepcja bywa prezentowana schematami układu wlewowego, przekrojami procesu lub opisem operacji, a nie typowym rysunkiem obiektu.
Wskazówka egzaminacyjna: gdy widzisz szkic i masz wybrać typ rysunku, odpowiedz sobie najpierw na pytanie: "Czy to jest wyrób (odlewy/część), czy oprzyrządowanie (model), czy opis procesu (technologia)?" To zwykle pozwala szybko odsiać dwie błędne grupy odpowiedzi.
