KWALIFIKACJA GIW2 - STYCZEŃ 2016

PYTANIE NR 6.

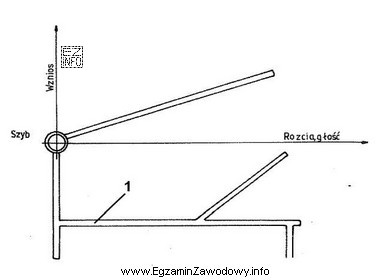

Na szkicu udostępnienia pokładu węgla cyfrą 1 oznaczono
Ilustracja przedstawia schematyczny rysunek techniczny związany z górnictwem podziemnym, a dokładniej z udostępnieniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przekop kierunkowy to wyrobisko drążone zwykle w skale płonnej, służące do udostępnienia i połączenia rejonów robót oraz wyznaczania kierunku dalszych wyrobisk. Na szkicach udostępnienia pokładu jest oznaczany jako zasadniczy element doprowadzający do rejonu złoża.

Pełne wyjaśnienie:

W zadaniach dotyczących udostępnienia pokładu węgla kluczowa jest umiejętność rozpoznania, jaką funkcję pełni dane wyrobisko oraz gdzie jest prowadzone (w pokładzie czy w skale płonnej). Odpowiedź "przekop kierunkowy" jest właściwa, gdy oznaczony element przedstawia wyrobisko prowadzące udostępnienie w określonym kierunku, służące do dojścia do rejonu złoża i powiązania układu wyrobisk przygotowawczych.

Dlaczego pozostałe propozycje są typowymi "pułapkami":

  • "przecznica główna" bywa mylona z przekopem, bo również łączy wyrobiska. Jednak przecznice są zwykle elementami poprzecznymi w układzie wyrobisk, a ich nazwa sugeruje funkcję przecinania lub łączenia w innym kierunku niż zasadniczy kierunek udostępnienia.
  • "chodnik podstawowy" to określenie kojarzone z wyrobiskami w pokładzie (często biegnącymi wzdłuż złoża). W pytaniu rozpoznajemy element udostępnienia, który typowo nie jest "chodnikiem" prowadzonym w pokładzie, lecz wyrobiskiem pełniącym rolę kierunkowego dojścia.
  • "pochylnia w pokładzie" wskazuje wyraźnie na wyrobisko nachylone prowadzone w samym pokładzie. Ten wybór jest częsty przy błędzie polegającym na ignorowaniu tego, czy element na szkicu jest nachylony i czy leży w pokładzie.

Wskazówka egzaminacyjna: zanim wybierzesz nazwę, zadaj sobie dwa pytania: czy wyrobisko jest w pokładzie, czy w skale płonnej? oraz czy ma charakter zasadniczego dojścia/udostępnienia w kierunku rejonu robót? To zwykle pozwala odróżnić przekop od chodników, przecznic i pochylni.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przekop kierunkowy to wyrobisko przygotowawcze drążone w określonym kierunku, zwykle w skale płonnej, aby udostępnić rejon złoża i powiązać układ wyrobisk. Służy jako zasadnicza droga dojścia do dalszych robót przygotowawczych i eksploatacyjnych.
Najczęściej pomaga funkcja i położenie: chodnik podstawowy kojarzy się z wyrobiskiem prowadzonym w pokładzie i wzdłuż złoża, a przekop częściej jest elementem udostępnienia prowadzonym w skale płonnej, doprowadzającym do rejonu eksploatacji. Na szkicu sprawdź kierunek i "rolę" w układzie.
Bo przecznica również łączy wyrobiska, więc łatwo ją wybrać na zasadzie skojarzenia "łączenie = przekop". W praktyce przecznice są elementami poprzecznymi układu, a przekop kierunkowy pełni rolę zasadniczego dojścia/udostępnienia w wyznaczonym kierunku.
Pochylnia w pokładzie to nachylone wyrobisko prowadzone w złożu, wykorzystywane np. do transportu, komunikacji lub połączeń między poziomami/wyrobiskami w rejonie pokładu. Rozpoznasz ją po wskazaniu, że jest "w pokładzie" oraz po cechach nachylenia w schemacie.
W typowych arkuszach pojawiają się m.in. przekopy, chodniki, przecznice i pochylnie, a zadanie polega na dopasowaniu nazwy do funkcji i położenia na szkicu. Warto ćwiczyć na różnych wariantach rysunków, bo oznaczenia liczbowe zależą od konkretnego schematu.
Najczęstsze pomyłki wynikają z wybierania odpowiedzi "z pamięci" bez analizy, mylenia podobnych terminów (chodnik/przekop/przecznica) oraz nieuwzględnienia, czy wyrobisko jest w pokładzie czy w skale płonnej. Pomaga nawyk: najpierw określ funkcję elementu, dopiero potem nazwę.
Ćwicz na zestawach rysunków z podpisami i bez podpisów: najpierw próbuj samodzielnie nazwać wyrobiska, potem porównuj z kluczem. Dobrą metodą jest też rysowanie uproszczonych schematów i dopisywanie funkcji: dojście, łączenie, w pokładzie, w skale płonnej.
Nie. Numeracja elementów zależy od konkretnego szkicu w danym zadaniu. Dlatego na egzaminie nie wolno uczyć się "na pamięć" numerów, tylko rozpoznawać wyrobisko po jego roli w układzie i położeniu. W tym pytaniu "1" odpowiada przekopowi kierunkowemu w przedstawionym schemacie.
Pochylnia jest wyrobiskiem nachylonym i zwykle opisywanym jako "w pokładzie", natomiast przekop w schematach udostępnienia częściej jest elementem zasadniczego dojścia w określonym kierunku i nie musi być wyrobiskiem w samym pokładzie. Zwracaj uwagę na informację o pokładzie i przebieg trasy.
Powtórz definicje i przeznaczenie podstawowych wyrobisk (przekop, chodnik, przecznica, pochylnia), a następnie rozwiązuj zadania z rysunkami. Dobrze działa metoda fiszek: nazwa → funkcja → typowe położenie. Na egzaminie skup się na funkcji elementu w układzie udostępnienia.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Przekop kierunkowy to wyrobisko drążone zwykle w skale płonnej, służące do udostępnienia i połączenia rejonów robót oraz wyznaczania kierunku dalszych wyrobisk."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ z zakresu udostępnienia i przygotowania złoża do eksploatacji
  • Słowniki i kompendia terminologii górniczej (wyrobiska, roboty przygotowawcze)
  • Zbiory zadań z rysunkami/szkicami udostępnienia pokładów dla kwalifikacji górniczych
