KWALIFIKACJA CHM2 - CZERWIEC 2019



PYTANIE NR 26.

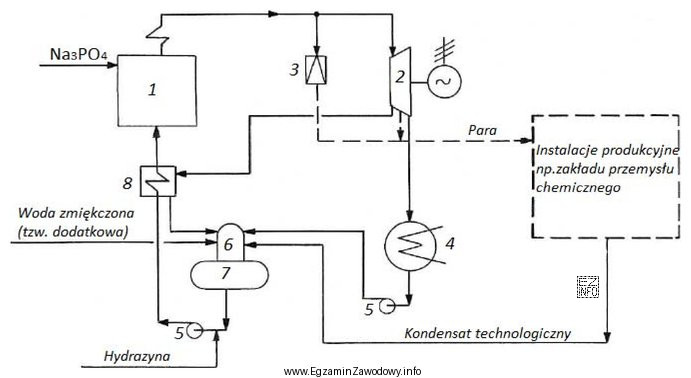

Na uproszczonym schemacie ideowym średniociśnieniowego obiegu wodno-parowego numerami 1, 4 i 5 oznaczono odpowiednio
Na uproszczonym schemacie ideowym średniociśnieniowego obiegu wodno-parowego numerami 1, 4 i 5
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie numer 1 oznacza kocioł parowy, ponieważ jest to miejsce, gdzie woda jest podgrzewana i przemieniana w parę. Numer 4 oznacza skraplacz, co widać po oznaczeniu "Kondensat technologiczny", co wskazuje na proces skraplania pary. Numer 5 oznacza pompy, które są odpowiedzialne za przetłaczanie wody w systemie.
