W zadaniach z doboru łożysk z tabeli trzeba pilnować, aby wszystkie warunki zostały spełnione jednocześnie. Najczęściej są to: dopasowanie do średnicy wału (średnica otworu łożyska), ograniczenia montażowe (szerokość łożyska i gniazda, miejsce na element ustalający) oraz parametr nośności (np. nośność dynamiczna).
1) Warunek średnicy
Podana średnica czopa łożyskowego 30 mm oznacza, że potrzebne jest łożysko o otworze 30 mm. W praktyce eliminuje to łożyska o innych średnicach otworu, nawet jeśli mają wysoką nośność.
2) Warunek szerokości (ograniczenie miejsca)
Szerokość gniazda wraz z podcięciem pod pierścień ustalający wynosi 16 mm, więc łożysko nie może być szersze niż pozwala na to konstrukcja węzła. To typowy "twardy" warunek konstrukcyjny: zbyt szerokie łożysko nie da się poprawnie osadzić i ustalić.
3) Warunek nośności dynamicznej
Wymagana nośność dynamiczna 13 kN jest parametrem katalogowym. W tabeli należy sprawdzić, które łożysko (o właściwych wymiarach) ma nośność co najmniej równą wymaganej.
Dlaczego poprawne jest "6006"?

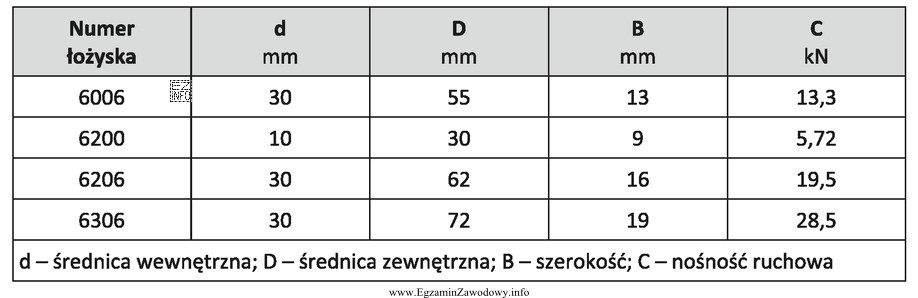

Wybór "6006" wynika z tego, że w zestawieniu tabelarycznym jest to łożysko kulkowe spełniające jednocześnie: pasowanie na czop 30 mm, ograniczenie szerokości na poziomie 16 mm oraz wymaganą nośność dynamiczną 13 kN.
Dlaczego pozostałe odpowiedzi są błędne?
- "6200" odpada, bo nie spełnia warunku średnicy otworu (to inny rozmiar niż 30 mm), więc nie pasuje na wskazany czop.
- "6206" i "6306" mimo że z oznaczenia mogą kojarzyć się z otworem 30 mm, w praktyce mogą nie spełnić jednego z ograniczeń: albo szerokości wynikającej z konstrukcji (miejsce w gnieździe), albo wymaganej nośności dynamicznej według tabeli.
Wskazówka egzaminacyjna: zawsze sprawdzaj najpierw kryteria "zero-jedynkowe" (czy pasuje średnica i czy mieści się szerokość), a dopiero potem parametry nośności. To zmniejsza ryzyko, że wybierzesz łożysko "mocniejsze", ale niemontowalne.
