KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2008



PYTANIE NR 28.

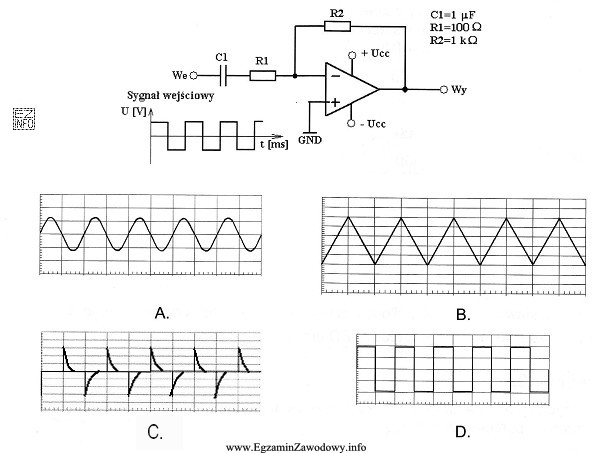

Na wejście układu różniczkującego przedstawionego na rysunku, podano sygnał z generatora fali prostokątnej. Który z przebiegów zaobserwujemy na wyjściu układu?
Na wejście układu różniczkującego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ różniczkujący składa się z kondensatora C1 i rezystora R1. Jego zadaniem jest podkreślenie szybkich zmian sygnału wejściowego. Sygnał prostokątny na wejściu powoduje, że na wyjściu układu pojawiają się krótkie impulsy odpowiadające momentom narastania i opadania sygnału wejściowego. Odpowiedź C przedstawia przebieg, który jest typowy dla układu różniczkującego, gdzie widać krótkie impulsy w miejscach, gdzie sygnał wejściowy zmienia swoje stany z wysokiego na niski i odwrotnie.
