KWALIFIKACJA INF9 - CZERWIEC 2017

PYTANIE NR 34.

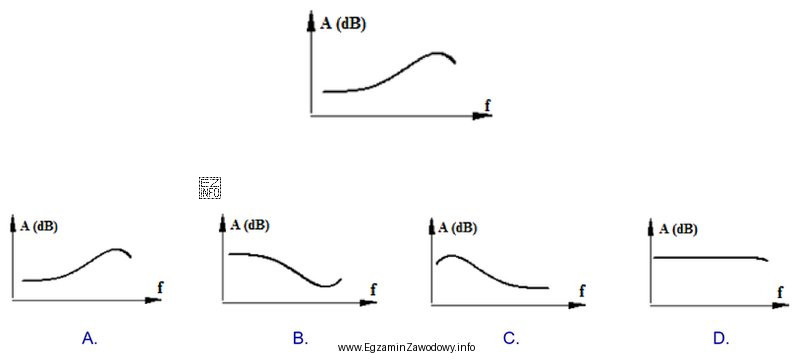

Na wykresie przedstawiono charakterystykę tłumiennościową odcinka kabla symetrycznego.
Na którym rysunku przedstawiono charakterystykę korektora, który należy dołączyć na końcu kabla, w celu wyeliminowania zniekształceń tłumiennościowych?
Ilustracja przedstawia wykresy związane z charakterystyką tłumiennościową kabla symetrycznego oraz korektora, który należy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Korektor na końcu kabla dobiera się tak, aby jego charakterystyka była możliwie odwrotna do charakterystyki tłumienia kabla w funkcji częstotliwości. Wtedy po zsumowaniu efektów (kabel + korektor) tor ma bardziej płaską odpowiedź amplitudową i zniekształcenia tłumiennościowe są zminimalizowane.

Pełne wyjaśnienie:

W kablach symetrycznych (miedzianych) tłumienie sygnału zwykle zależy od częstotliwości: inne składowe widma są osłabiane w różnym stopniu. Taki tor ma więc nieliniową (niepłaską) charakterystykę amplitudowo-częstotliwościową, co prowadzi do zniekształceń sygnału (część pasma jest "przygaszona" bardziej, część mniej).

Żeby temu przeciwdziałać, stosuje się korektor (equalizer), którego zadaniem jest skompensowanie różnic w tłumieniu. Zasada doboru jest prosta: charakterystyka korektora powinna być możliwie komplementarna (odwrotna) do charakterystyki tłumienia kabla. Jeśli kabel tłumi coraz bardziej wraz ze wzrostem częstotliwości, korektor powinien wprowadzać coraz większe "podbicie" dla wyższych częstotliwości. Jeśli natomiast kabel tłumi bardziej w niższym zakresie, korektor powinien wzmacniać bardziej "doły".

Poprawna jest odpowiedź "B", ponieważ przedstawia taki kształt charakterystyki, który po dołączeniu na końcu odcinka kabla dąży do wyrównania odpowiedzi toru (zmniejsza różnice poziomów w paśmie). Pozostałe propozycje są niepoprawne typowo z jednego z powodów:

  • mają ten sam kierunek zmian co tłumienie kabla (zamiast kompensować – pogłębiają zniekształcenia),
  • są zbyt "płaskie" i nie korygują zależności od częstotliwości,
  • korygują niewłaściwy fragment pasma (np. podbijają tam, gdzie kabel i tak tłumi najmniej).

Wskazówka egzaminacyjna: zawsze myśl o sumie efektów elementów w torze. Cel to jak najbardziej płaska charakterystyka całego połączenia, a nie "ładny" wykres pojedynczego elementu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wykres pokazujący, jak silnie kabel osłabia sygnał w zależności od częstotliwości. Gdy tłumienie rośnie lub maleje wraz z częstotliwością, różne składowe widma sygnału docierają z innymi poziomami, co może powodować zniekształcenia transmisji.
Korektor kształtuje wzmocnienie w funkcji częstotliwości tak, aby zredukować nierówności w torze. Innymi słowy "podnosi" te częstotliwości, które kabel osłabia bardziej, i ogranicza te, które byłyby względnie za mocne, dążąc do możliwie płaskiej odpowiedzi.
W praktyce korekcję często realizuje się w odbiorniku, bo tam dostępny jest sygnał już zniekształcony przez tor i można kompensować jego widmo przed dalszym przetwarzaniem. To ułatwia też dostosowanie korekcji do realnych warunków linii (długość, jakość pary).
Trzeba myśleć o łącznym efekcie: kabel + korektor mają dać możliwie stały poziom w paśmie. Jeśli kabel tłumi bardziej na wysokich częstotliwościach, korektor powinien mieć większe wzmocnienie dla wysokich. To jest właśnie charakterystyka komplementarna.
Powoduje zniekształcenia liniowe amplitudowe: część widma sygnału jest bardziej osłabiona, więc zmienia się kształt impulsów w czasie. Skutkiem może być mniejszy margines sygnał/szum, większa liczba błędów i trudniejsza detekcja danych w odbiorniku.
Nie. Korekcja jest potrzebna wtedy, gdy nierówność tłumienia w paśmie istotnie pogarsza parametry transmisji dla danej usługi. Przy krótkich odcinkach lub niskich wymaganiach pasmowych korektor może być zbędny, bo zniekształcenia są małe.
Najczęstszy błąd to wybór wykresu "podobnego" do tłumienia kabla zamiast odwrotnego. Drugi błąd to brak analizy osi częstotliwości i "kierunku" zmian (czy rośnie tłumienie, czy wzmocnienie). Pomaga zasada: wynik ma być możliwie płaski.
Przydają się: tłumienie (w dB), charakterystyka amplitudowo-częstotliwościowa, pasmo przenoszenia, kaskadowanie elementów toru (sumowanie w dB), oraz cel equalizacji. Z tą bazą łatwiej przełożyć wykres na decyzję o doborze korektora.
Nie zawsze. To zależy od tego, jak wygląda tłumienie kabla w danym paśmie. Często wysokie częstotliwości są tłumione bardziej (np. wpływ zjawisk przewodzenia), ale zadaniem korektora jest wyrównać pasmo, więc czasem może też ograniczać inne zakresy.
Najpierw określ trend tłumienia kabla: gdzie jest "gorzej" (większe osłabienie). Następnie wybierz wykres korektora, który robi odwrotnie: daje większe wzmocnienie tam, gdzie kabel tłumi bardziej. Na końcu sprawdź, czy po "dodaniu" efektów tor byłby możliwie płaski.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że korektor na końcu kabla dobiera się tak, aby jego charakterystyka była możliwie odwrotna do charakterystyki tłumienia kabla w funkcji częstotliwości.
