KWALIFIKACJA MOT2 - STYCZEŃ 2018

PYTANIE NR 20.

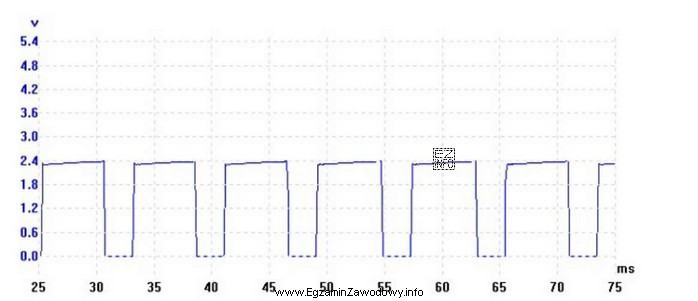

Na wykresie przedstawiony jest sygnał wyjściowy z czujnika
Ilustracja przedstawia wykres sygnału wyjściowego z czujnika hallotronowego, co jest związane z kwalifikacją M12 dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Czujnik hallotronowy typowo daje sygnał prostokątny (cyfrowy) o prawie stałej amplitudzie, przełączający się między poziomami napięcia. Dla porównania czujnik indukcyjny zwykle generuje przebieg zbliżony do sinusoidy o amplitudzie zależnej od prędkości, a termistor zmienia rezystancję powoli wraz z temperaturą.

Pełne wyjaśnienie:

Czujnik hallotronowy wykorzystuje efekt Halla i w zastosowaniach samochodowych (np. pomiar prędkości/położenia) bardzo często współpracuje z elektroniką formującą sygnał. W efekcie na wyjściu obserwuje się zwykle przebieg impulsowy (prostokątny), czyli sygnał cyfrowy: przełącza się on pomiędzy dwoma poziomami napięcia (niski/wysoki) i ma zasadniczo stałą amplitudę, a informacja jest zakodowana głównie w częstotliwości i wypełnieniu.

Odpowiedź "termistorowego" nie pasuje do typowego wykresu szybkich impulsów: termistor (NTC/PTC) jest czujnikiem temperatury, a jego "sygnał" to zmiana rezystancji (a po przetworzeniu – powolna zmiana napięcia), zwykle bez gwałtownych przełączeń stanów. Taki czujnik nie generuje sam z siebie impulsów w rytmie obrotów czy zębów koła.

Odpowiedź "piezoelektrycznego" bywa myląca, bo element piezo może wytwarzać napięcie przy odkształceniu, ale charakterystyczne są raczej krótkie impulsy związane z uderzeniem/drganiami oraz konieczność odpowiedniego układu wejściowego. Nie jest to typowy, stabilny sygnał prostokątny o stałych poziomach logicznych, jak w czujnikach Hall z wyjściem cyfrowym.

Odpowiedź "indukcyjnego" także jest częstym dystraktorem. Czujnik indukcyjny (zmienno-reluktancyjny) zwykle daje przebieg zbliżony do sinusoidalnego (AC), a jego amplituda silnie zależy od prędkości i szczeliny. Przy niskich prędkościach napięcie jest małe, przy wysokich rośnie; nie są to dwa stałe poziomy logiczne.

Wskazówka egzaminacyjna: przy identyfikacji czujnika z przebiegu sprawdzaj przede wszystkim, czy sygnał ma stałą amplitudę i ostre zbocza (często Hall), czy jest sinusoidalny i "pływający" (często indukcyjny), oraz czy zmiany są powolne (często termistor po przetworzeniu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Czujnik hallotronowy to czujnik wykorzystujący efekt Halla do wykrywania pola magnetycznego. W autach służy m.in. do pomiaru prędkości lub położenia elementów wirujących. Często ma wyjście cyfrowe, więc na oscyloskopie widać impulsy o stałej amplitudzie.
Najczęściej jest to przebieg prostokątny (impulsowy): sygnał przełącza się między dwoma poziomami napięcia. Amplituda zwykle jest stała, a zmienia się częstotliwość impulsów wraz z prędkością obrotową. Dokładny poziom zależy od zasilania i typu wyjścia.
Czujnik indukcyjny wytwarza napięcie zjawiskiem indukcji elektromagnetycznej, więc sygnał jest z natury zmienny (AC) i często przypomina sinusoidę. Jego amplituda rośnie z prędkością obrotową. Czujnik Hall zwykle ma elektronikę, która daje sygnał logiczny o stałych poziomach.
W praktyce patrzy się na kształt i amplitudę. Hall: ostre zbocza, dwa poziomy (0/1), amplituda prawie stała. Indukcyjny: przebieg zbliżony do sinusoidalnego, amplituda zależna od prędkości i może "pływać" wokół zera. Pomaga też sprawdzenie, czy czujnik wymaga zasilania.
Termistor (NTC/PTC) to rezystor, którego opór zmienia się wraz z temperaturą. Sam nie generuje impulsów; zwykle pracuje w dzielniku napięcia i daje powolnie zmieniające się napięcie zależne od temperatury. Dlatego nie pasuje do wykresów szybkich sygnałów obrotowych.
Tak, ale impulsy z elementu piezo zwykle wynikają z odkształcenia, drgań lub uderzeń i często są krótkotrwałe oraz zależne od warunków mechanicznych. Nie jest to typowy sygnał dwustanowy o stałej amplitudzie jak w czujnikach Hall. Często potrzebny jest specjalny układ wejściowy do pomiaru.
Czujniki Hall spotyka się m.in. w pomiarze prędkości i położenia (np. elementy wirujące, koła zębate, pierścienie magnetyczne), w niektórych czujnikach ABS, a także w aplikacjach wykrywania położenia pedałów lub dźwigni. Ich zaletą jest stabilny sygnał i praca przy niskich prędkościach.
W indukcyjnym czujniku napięcie powstaje, gdy zmienia się strumień magnetyczny. Im szybciej zmiany zachodzą (większa prędkość obrotowa), tym większe napięcie indukowane. Dlatego na oscyloskopie przy wolnych obrotach amplituda jest mała, a przy szybkich rośnie.
Najczęstsze pomyłki to utożsamienie każdego przebiegu "falującego" z indukcyjnym oraz każdego impulsu z Hallem bez sprawdzenia amplitudy i poziomów logicznych. Często ignoruje się też skalę osi i warunki pomiaru (np. prędkość). Warto ocenić, czy sygnał jest analogowy czy cyfrowy.
Ćwicz rozpoznawanie cech: sinus/zmienna amplituda (indukcyjny), prostokąt/stała amplituda (Hall), powolne zmiany (termistor po przetworzeniu). Oglądaj przykładowe przebiegi z oscyloskopu warsztatowego i ucz się, jakie czujniki wymagają zasilania. Pomaga też łączenie przebiegu z typową funkcją czujnika.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że czujnik hallotronowy typowo daje sygnał prostokątny (cyfrowy) o prawie stałej amplitudzie, przełączający się między poziomami napięcia.
