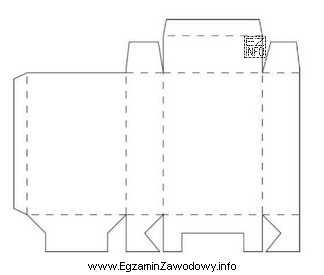

W projektach siatek opakowań (tzw. wykrojników/dielines) stosuje się umowne oznaczenia linii, aby jednoznacznie przekazać introligatorni i produkcji, gdzie materiał ma zostać wycięty, a gdzie jedynie zgięty. Linia przerywana na siatce jest powszechnie kojarzona z linią zgięcia, czyli linią bigowania. Bigowanie polega na przygotowaniu miejsca zgięcia przez wytworzenie wgniecenia/rowka, dzięki czemu karton składa się w kontrolowany sposób, a nadruk jest mniej narażony na pękanie na krawędzi.
Dlaczego poprawna jest odpowiedź: "linie bigowania"?
Bo przerywana linia na siatce służy do wskazania przebiegu zgięcia elementów opakowania (klap, ścianek). W praktyce produkcyjnej informacja o bigach jest kluczowa: wpływa na funkcjonalność opakowania, pasowanie zakładek i estetykę (brak pęknięć farby/laminatu w miejscu zgięcia).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "kształt przekroju" – przekrój dotyczy przedstawienia obiektu "w środku" po przecięciu (rzut/rysunek przekrojowy). W siatce opakowania zwykle prezentuje się widok rozwinięty, a nie przekrój, więc przerywana linia nie opisuje "kształtu przekroju".
- "kształt wykrojnika" – kształt wykrojnika w sensie konturu elementu wyznaczają najczęściej linie cięcia (często ciągłe). Linia przerywana odnosi się do operacji technologicznej (zgięcie), a nie do obrysu, który ma zostać wycięty.
- "miejsce perforowania" – perforacja to nacięcia/otwory ułatwiające odrywanie. Może być oznaczana linią kropkowaną lub innym kodem graficznym zależnym od standardu, ale co do zasady jest to inna operacja niż bigowanie i powinna mieć odrębne oznaczenie.
Wskazówka egzaminacyjna: jeśli na siatce widzisz linię inną niż kontur cięcia, zastanów się, czy opisuje ona "co ma się stać z materiałem" (zgiąć/ponacinać) zamiast "jaki jest kształt elementu". To pomaga odróżnić big od cięcia i perforacji.
