W przekroju konstrukcyjnym pergoli fundament betonowy to element posadowienia znajdujący się poniżej poziomu terenu, którego zadaniem jest przeniesienie obciążeń z konstrukcji (zwykle ze słupa) na grunt. Na rysunkach technicznych fundament jest najczęściej pokazany jako masywny blok/stopa w gruncie oraz wyróżniony typowym oznaczeniem materiału (kreskowaniem dla betonu) albo jednoznacznym obrysem elementu konstrukcyjnego.

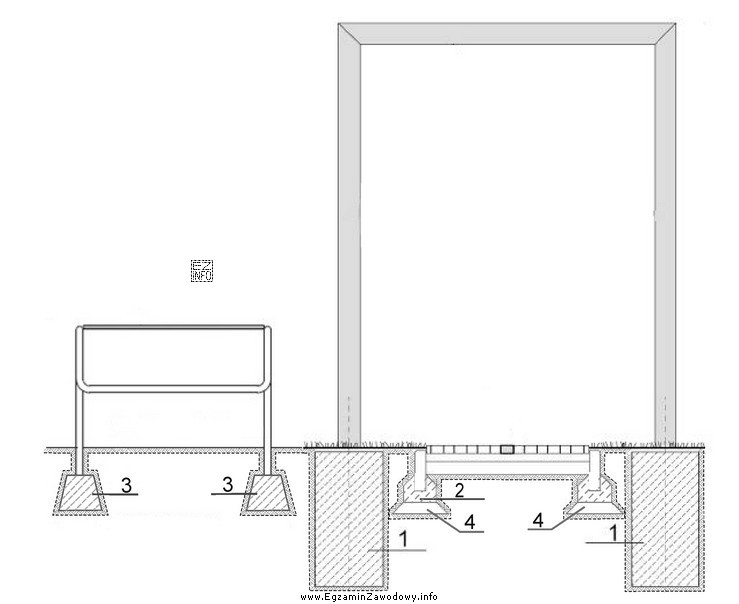

Odpowiedź "1" jest poprawna, ponieważ na dołączonym przekroju numeracja wskazuje fundament betonowy właśnie tym numerem. W takich zadaniach kluczowe jest, aby nie sugerować się samą bliskością numeru do słupa, lecz zidentyfikować element po funkcji i położeniu (w gruncie, jako podstawa posadowienia) oraz po cechach graficznych przekroju.
Dlaczego pozostałe numery są niepoprawne? W typowym detalu pergoli inne oznaczenia dotyczą elementów takich jak: słup (często drewno lub stal), łączniki i kotwy (stalowe elementy mocujące), ewentualnie warstwy podkładowe/izolacje. Te elementy nie pełnią funkcji fundamentu: nie stanowią bryły betonowej przenoszącej obciążenia na grunt albo są zlokalizowane powyżej poziomu terenu.
- Wskazówka egzaminacyjna: najpierw znajdź na przekroju linię terenu, następnie odszukaj element posadowienia poniżej tej linii i dopiero potem odczytaj jego numer.
- Częsty błąd: mylenie "fundamentu" z "podstawą słupa" (np. metalową stopą lub kotwą). Fundament to zwykle beton w gruncie, a kotwa/stopa to łącznik między słupem a fundamentem.
