KWALIFIKACJA BUD13 - CZERWIEC 2017 (test 2)



PYTANIE NR 16.
Na zamieszczonym rysunku, przedstawiającym jeden ze sposobów odwodnienia wykopu, napływ wody gruntowej do wykopu powstrzymany jest za pomocą

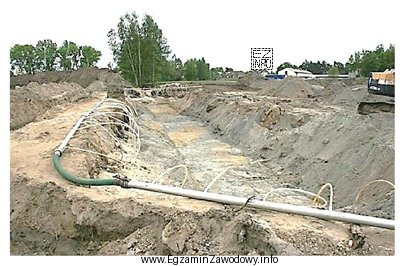

Ilustracja przedstawia plac budowy, na którym zastosowano system odwodnienia wykopu za pomocą igłofiltrów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Igłofiltry to zestaw cienkich filtrów wprowadzanych w grunt i podłączonych do kolektora oraz pompy, które obniżają zwierciadło wody gruntowej wokół wykopu, ograniczając jej napływ. Dreny i rowy służą głównie do odprowadzenia wody w inny sposób, a ścianka szczelna jest przegrodą, nie systemem odpompowania.

Pełne wyjaśnienie:

W pytaniu chodzi o sposób, w którym napływ wody gruntowej do wykopu jest ograniczany przez obniżenie poziomu wody w otaczającym gruncie. Tak działa system igłofiltrowy: wzdłuż wykopu instaluje się wiele drobnych elementów filtrujących (igłofiltrów), podłączonych do kolektora ssącego i pompy. Woda jest zasysana z gruntu, tworzy się lejek depresji, a zwierciadło wody w rejonie wykopu opada poniżej dna wykopu. Dzięki temu wykop można prowadzić w suchszych warunkach, z mniejszym ryzykiem rozmycia i utraty stateczności.

Odpowiedź "igłofiltrów" jest właściwa, bo opisuje urządzenia przeznaczone właśnie do aktywnego odwodnienia gruntowego przez odpompowanie i filtrację w gruncie.

  • "Drenów" nie należy wybierać, gdy na rysunku widać typowy układ igłofiltrów z kolektorem i pompą. Drenaż bywa rozwiązaniem grawitacyjnym lub pasywnym, często elementem odwodnienia długotrwałego, a nie charakterystycznym szeregiem igłofiltrów ustawionych przy wykopie.
  • "Ścianki szczelnej" nie wybiera się, ponieważ ścianka jest przegrodą ograniczającą przepływ (odcięcie dopływu), ale sama w sobie nie jest systemem odpompowującym wodę. W praktyce ścianki mogą wymagać dodatkowego odwodnienia, jeśli woda nadal podsiąka lub występuje ciśnienie hydrostatyczne.
  • "Rowu odwadniającego" dotyczy głównie odwodnienia powierzchniowego (wody opadowe, spływ z terenu) albo przechwycenia płytkich dopływów. Rów nie tworzy aktywnej depresji zwierciadła wody gruntowej na taką skalę jak igłofiltry.

Na egzaminie warto zapamiętać różnicę: igłofiltry = wiele małych filtrów + kolektor + pompa = obniżenie zwierciadła wody, natomiast rów i dreny zwykle kojarzą się z grawitacyjnym odprowadzeniem, a ścianka szczelna z barierą odcinającą dopływ.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są igłofiltry i do czego służą w wykopie?
Igłofiltry to drobne filtry wprowadzane w grunt i podłączone do kolektora oraz pompy. Służą do odwodnienia gruntu przez odpompowanie wody i obniżenie zwierciadła wody gruntowej wokół wykopu, aby ograniczyć napływ wody do jego wnętrza.
Jak rozpoznać na rysunku instalację igłofiltrową?
Najczęściej widać szereg wielu cienkich elementów rozmieszczonych wzdłuż wykopu, połączonych wspólnym przewodem (kolektorem) i powiązanych z pompą. Układ sugeruje aktywne odpompowanie, a nie pojedynczy rów czy przegrodę.
Dlaczego igłofiltry ograniczają napływ wody gruntowej do wykopu?
Ponieważ odpompowują wodę z gruntu jeszcze zanim dostanie się do wykopu. W efekcie tworzy się depresja (obniżenie poziomu wody) w otoczeniu wykopu i zwierciadło wody spada poniżej dna wykopu, co zmniejsza dopływ i podsiąkanie.
Czy rów odwadniający działa tak samo jak igłofiltry?
Nie. Rów odwadniający to zwykle odwodnienie powierzchniowe lub przechwyt płytkich dopływów, często grawitacyjnie. Igłofiltry to system pompowy do odwodnienia wody gruntowej i obniżenia jej poziomu w rejonie wykopu.
Co jest główną różnicą między drenami a igłofiltrami?
Drenaż (dreny) kojarzy się z odprowadzeniem wody przewodami drenażowymi, często w trybie bardziej pasywnym lub grawitacyjnym. Igłofiltry to wiele punktów filtracji i aktywne odpompowanie, typowe dla czasowego odwodnienia wykopów.
Dlaczego ścianka szczelna nie zawsze wystarcza do odwodnienia wykopu?
Ścianka szczelna jest barierą ograniczającą przepływ, ale nie usuwa wody z gruntu. Woda może nadal napływać od spodu, przez nieszczelności lub pod ciśnieniem. Często potrzebne jest dodatkowe odwodnienie, np. pompami lub systemem igłofiltrowym.
Kiedy na budowie stosuje się igłofiltry przy robotach ziemnych?
Stosuje się je, gdy wykop wykonywany jest w gruntach nawodnionych i trzeba obniżyć zwierciadło wody gruntowej (np. pod kanały, sieci, fundamenty). Pomagają utrzymać suchsze dno wykopu i poprawić warunki pracy oraz bezpieczeństwo.
Jakie błędy najczęściej robi się w pytaniach o odwodnienie wykopu?
Typowe pomyłki to: mylenie odwodnienia powierzchniowego z gruntowym, wybór "ścianki szczelnej" jako rzekomego odwodnienia (to przegroda), oraz utożsamianie każdego układu rur z "drenami". Warto szukać cech: kolektor + pompa + wiele punktów.
Co oznacza obniżenie zwierciadła wody gruntowej przy wykopie?
To zmniejszenie poziomu, na którym znajduje się woda w porach gruntu, w rejonie wykopu. Gdy zwierciadło zostanie obniżone poniżej dna wykopu, woda przestaje intensywnie napływać do wykopu, a grunt jest bardziej stabilny i mniej rozmywany.
Jak przygotować się do egzaminu BUD.13 z tematu odwodnienia?
Ucz się rozpoznawania metod na schematach: igłofiltry, studnie, dreny, rowy, ścianki. Rób krótkie porównania: co usuwa wodę, a co tylko ją odcina. Przećwicz też słownictwo: zwierciadło wody, depresja, filtracja, napływ wody gruntowej.
info

To pytanie poprawnie rozwiązuje 34% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Igłofiltry to zestaw cienkich filtrów wprowadzanych w grunt i podłączonych do kolektora oraz pompy, które obniżają zwierciadło wody gruntowej wokół wykopu, ograniczając jej napływ."

Materiały:

  • Podręczniki i skrypty do technologii robót ziemnych i drogowych (działy: odwodnienie wykopów, prace w gruntach nawodnionych)
  • Materiały szkoleniowe producentów systemów igłofiltrowych (opis budowy i zasady działania)
  • Notatki z geotechniki: filtracja, depresja zwierciadła wody, drenaż
