Zabezpieczenie ścian pionowych wykopu wykonuje się wtedy, gdy nie można (lub nie wolno) wykonać wykopu o ścianach nachylonych, czyli ze skarpami. W takiej sytuacji potrzebna jest obudowa/rozparcie, które przejmie parcie gruntu (i ewentualnie wody) oraz ograniczy przemieszczenia gruntu przy krawędzi wykopu.

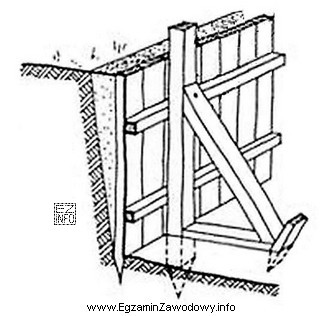

Odpowiedź "podparciem z zastrzałami" opisuje układ, w którym zastosowano zastrzały, czyli elementy ukośne (najczęściej pracujące na ściskanie), podpierające obudowę ścian wykopu. Zastrzały tworzą charakterystyczny schemat: element ukośny oparty o obudowę/rygiel i przekazujący siły do przeciwległego elementu konstrukcji (np. do rozparcia, ramy, oczepu) – dokładny detal zależy od rozwiązania, ale idea polega na "podparciu" ściany wykopu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "skarpami" – skarpowanie polega na ukształtowaniu ścian wykopu pod bezpiecznym nachyleniem. Nie jest to zabezpieczenie ścian pionowych, tylko zmiana geometrii wykopu na nachyloną.
- "skarpą z podparciem" – łączy dwie różne koncepcje: skarpa dotyczy ściany nachylonej, natomiast pytanie wskazuje, że chodzi o ściany pionowe. Przy skarpach typowe "podparcie ścian" nie jest podstawowym rozwiązaniem, bo stateczność uzyskuje się przez nachylenie skarpy.
- "podparciem ze ściągami" – ściągi są kojarzone z elementami pracującymi na rozciąganie (wiążącymi/podwieszającymi). W klasycznych schematach obudów wykopów przy ścianach pionowych typowe są rozpory/zastrzały, czyli elementy rozporowe. Jeśli na rysunku widać ukośne podpory, właściwym określeniem są zastrzały.
Wskazówka egzaminacyjna: zwracaj uwagę na słowa klucze w treści ("ściany pionowe") oraz na to, czy element na schemacie jest ukośny i "podpiera" obudowę (zastrzał), czy raczej "wiąże" elementy w osi i mógłby pracować na rozciąganie (ściąg).
