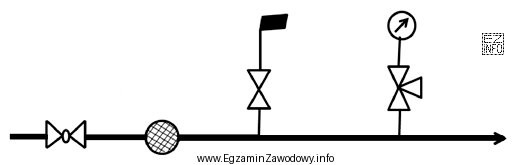

W ciągu redukcyjnym sieci gazowej elementy dobiera się i rozmieszcza tak, aby zapewnić: możliwość odcięcia dopływu, ochronę urządzeń przed zanieczyszczeniami, bezpieczne odgazowanie/odpowietrzanie oraz kontrolę parametrów pracy. Dlatego prawidłowa sekwencja rozpoznanych elementów to: kurek kulowy, filtr, zawór odpowietrzający i manometr.
Dlaczego ta kolejność jest logiczna?
- Kurek kulowy pełni funkcję odcinającą. Umieszcza się go tak, aby można było odizolować dalszą część układu na czas prac lub awarii.
- Filtr chroni kolejne elementy przed pyłem, opiłkami i innymi zanieczyszczeniami niesionymi przez gaz. Zwykle pracuje za armaturą odcinającą, by można go było serwisować po odcięciu dopływu.
- Zawór odpowietrzający służy do kontrolowanego usunięcia gazu/powietrza z odcinka instalacji w określonych procedurach eksploatacyjnych. Jest to element, który bywa mylony z zaworem wydmuchowym, ale ich przeznaczenie i miejsce w układzie nie muszą być tożsame.
- Manometr jest przyrządem kontrolno-pomiarowym do wskazywania ciśnienia w danym punkcie układu. Na schematach należy go odróżniać od innych elementów armatury, bo nie steruje przepływem, tylko informuje o parametrze.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wariant z "zaworem wydmuchowym" na początku miesza funkcje elementów i nie odpowiada typowej logice: najpierw zwykle identyfikuje się odcięcie i filtrację przed elementami związanymi z odgazowaniem oraz pomiarem.
- Wariant zawierający "reduktor" w tej kolejności nie pasuje, jeśli na schemacie w danym miejscu nie ma symbolu reduktora; dodatkowo reduktor jest urządzeniem o innej funkcji niż kurek czy manometr.
- Wariant zaczynający się od "filtru" i "reduktora" sugeruje inny fragment układu lub inne oznaczenia niż przedstawione; przy odczycie zawsze trzeba trzymać się kolejności "od lewej" i rozpoznawać symbole, a nie dopasowywać typowy zestaw elementów.
Wskazówka egzaminacyjna: najpierw szukaj na schemacie elementów o jednoznacznych symbolach (manometr, kurek), a dopiero potem rozróżniaj zawory o podobnym przeznaczeniu, analizując ich funkcję (odpowietrzanie/odgazowanie) i miejsce w ciągu.
