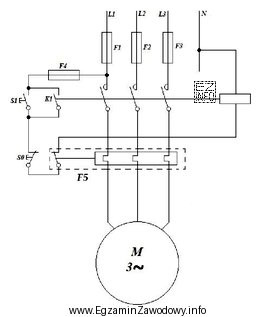

W układach sterowania silnikiem indukcyjnym trójfazowym stosuje się kilka rodzajów ochrony, z których każda odpowiada na inne zagrożenie. Odpowiedź "zabezpiecza silnik przed skutkami przeciążeń" wskazuje na typową funkcję elementu zabezpieczającego silnik przed długotrwałym przekroczeniem prądu roboczego, które nie jest zwarciem, ale powoduje nadmierne nagrzewanie.
Dlaczego przeciążenie jest groźne? Przeciążenie może wynikać np. z nadmiernego obciążenia mechanicznego, zbyt częstych rozruchów, zablokowania mechanizmu, nieprawidłowej pracy hamulca lub pogorszenia chłodzenia. Skutkiem jest wzrost temperatury uzwojeń i ryzyko uszkodzenia izolacji, a w konsekwencji awaria napędu.
Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji?
- "zabezpiecza silnik przed skutkami zwarć" – zwarcie wymaga zadziałania szybkiego zabezpieczenia o charakterze zwarciowym (odcięcie bardzo dużego prądu w krótkim czasie). Ochrona przeciążeniowa działa zwykle wolniej i nie jest podstawowym środkiem do przerywania prądów zwarciowych.
- "chroni przed przepięciami w sieci" – przepięcia ogranicza się innymi rozwiązaniami (np. układami ochrony przeciwprzepięciowej). To inny mechanizm zagrożenia niż przeciążenie prądowe silnika.
- "chroni przed porażeniem prądem elektrycznym" – ochrona przeciwporażeniowa dotyczy bezpieczeństwa człowieka (np. przez odpowiednie środki ochrony instalacji i obudów). Nie jest to to samo co ochrona termiczna/elektryczna silnika przed przegrzaniem.
Wskazówka egzaminacyjna: gdy pytanie dotyczy elementu w schemacie sterowania silnikiem, najpierw rozróżnij, czy mowa o ochronie silnika (przeciążenie, brak fazy, przegrzanie), czy o ochronie instalacji (zwarcie, porażenie, przepięcia). Taki podział często pozwala szybko wyeliminować odpowiedzi nie na temat.
