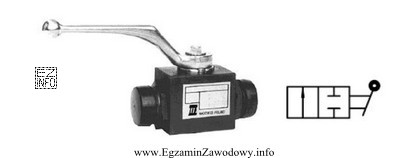

Poprawna odpowiedź: zawór kulowy.
Zawór kulowy to element armatury służący głównie do szybkiego otwierania i zamykania przepływu czynnika. W praktyce (montaż i serwis układów mechatronicznych z hydrauliką) spotyka się go jako zawór odcinający na zasilaniu, powrocie lub przy sekcjach układu, które trzeba bezpiecznie odizolować do konserwacji. Na schematach stosuje się dla niego charakterystyczny symbol graficzny, którego rolą jest jednoznaczna identyfikacja funkcji elementu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Pompa łopatkowa – to maszyna hydrauliczna, której zadaniem jest wytworzenie przepływu (i pośrednio ciśnienia w układzie). Jej symbol oraz wygląd konstrukcyjny różnią się od armatury odcinającej; pompa nie pełni funkcji prostego "zaworu on/off".
- Zasilacz kompaktowy – to określenie odnoszące się zwykle do zespołu zasilania (np. agregatu/hydraulicznego zespołu napędowego lub zasilacza elektrycznego w innych kontekstach), a nie pojedynczego elementu armatury pokazywanego jako prosty symbol zaworu. W zestawieniu z elementem i symbolem jest to odpowiedź nieadekwatna rodzajowo.
- Rozdzielacz suwakowy – to element sterujący kierunkiem przepływu pomiędzy portami (np. do zmiany kierunku ruchu siłownika). Rozdzielacze mają inne symbole (zwykle pola położeń i połączeń), bo ich funkcja to przełączanie dróg przepływu, a nie wyłącznie odcięcie.
Wskazówka egzaminacyjna: jeśli w treści podano, że pokazano element oraz odpowiadający mu symbol, warto sprawdzić zgodność obu informacji. Nawet gdy zdjęcie jest niejednoznaczne, symbol na schemacie zwykle przesądza o klasie elementu (zawór vs pompa vs rozdzielacz).
