KWALIFIKACJA MEC8 - STYCZEŃ 2016



PYTANIE NR 27.

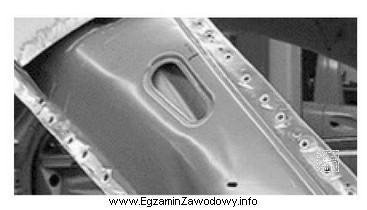

Na zdjęciu przedstawiono elementy połączone za pomocą
Ilustracja przedstawia fragment metalowego panelu, prawdopodobnie części karoserii samochodowej, połączonego za pomocą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgrzewanie punktowe rozpoznaje się po lokalnych, regularnych "punktach" łączenia typowych dla zgrzewania oporowego blach. Nie tworzy się długiej spoiny jak w spawaniu. Zgrzewanie czołowe dotyczy łączenia czołami, a spawanie otworowe ma charakter spoiny wykonywanej przez otwór, nie pojedynczych punktów.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "zgrzewania punktowego", ponieważ w tej metodzie łączy się elementy (najczęściej blachy) w miejscowych punktach. Charakterystyczne są regularnie rozmieszczone ślady po elektrodach oraz brak typowej, ciągłej spoiny widocznej przy wielu metodach spawania.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "spawania otworowego" dotyczy wykonywania spoiny przez otwór w jednym z elementów (wypełnia się go stopiwem), więc oczekuje się śladów spoiny w obrębie otworu, a nie serii punktowych odcisków elektrod.
  • "zgrzewania czołowego" jest stosowane do łączenia elementów stykających się czołami (np. prętów, rur, profili), a typowe ślady i geometria złącza różnią się od układu punktów spotykanego przy zgrzewaniu punktowym blach na zakładkę.
  • "spawania punktowego" jako nazwa bywa mylona z "zgrzewaniem punktowym", ale w praktyce technologicznej są to inne procesy: w zgrzewaniu punktowym kluczowe jest nagrzewanie oporowe i docisk elektrod, a w spawaniu występuje jeziorko spawalnicze tworzone łukiem lub innym źródłem ciepła. Zdjęcia z typowymi śladami punktów na zakładce blach najczęściej odnoszą się do zgrzewania.

Wskazówka egzaminacyjna: gdy widać serię małych, równych punktów na zakładce blach i brak ciągłej spoiny, najpierw rozważ zgrzewanie punktowe. Gdy widzisz ciągły ścieg lub wypełniony otwór – częściej chodzi o spawanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zgrzewanie punktowe i gdzie się je stosuje?
Zgrzewanie punktowe to metoda łączenia (zwykle) blach, w której połączenie powstaje lokalnie w pojedynczych punktach pod naciskiem elektrod i dzięki nagrzaniu oporowemu. Stosuje się je masowo w konstrukcjach blaszanych, obudowach, karoseriach oraz przy seryjnym montażu elementów cienkościennych.
Jak rozpoznać na zdjęciu zgrzewanie punktowe, a nie spawanie?
W zgrzewaniu punktowym często widać regularne, pojedyncze punkty łączenia (ślady po elektrodach) bez ciągłej spoiny. W spawaniu zwykle pojawia się ścieg/spoina o określonej długości i szerokości oraz ślady przetopu. Kluczowe jest: punktowość vs ciągły ślad spoiny.
Dlaczego zgrzewanie punktowe jest popularne przy łączeniu blach?
Jest szybkie, powtarzalne i dobrze nadaje się do automatyzacji w produkcji seryjnej. Nie wymaga materiału dodatkowego jak wiele metod spawania, a odkształcenia cieplne bywają mniejsze dzięki lokalnemu nagrzewaniu. Daje wiele punktów mocowania przy krótkim czasie cyklu.
Co to jest zgrzewanie czołowe i czym różni się od punktowego?
Zgrzewanie czołowe łączy elementy stykające się czołami (np. pręty, rury, profile), a złącze powstaje na całej powierzchni styku. Zgrzewanie punktowe tworzy pojedyncze "guziki" zgrzeiny w wybranych miejscach, najczęściej na zakładce dwóch blach. Różni się geometria złącza i zastosowanie.
Czy "spawanie punktowe" to to samo co "zgrzewanie punktowe"?
Nie są to pojęcia tożsame. Zgrzewanie punktowe jest procesem zgrzewania oporowego (docisk elektrod + nagrzanie oporowe). "Spawanie punktowe" bywa używane potocznie, ale technologicznie spawanie i zgrzewanie to różne grupy procesów. Na egzaminie warto trzymać się nazw rozróżniających proces.
Jakie ślady zostawia zgrzewanie punktowe na powierzchni blach?
Najczęściej są to okrągłe, lokalne odciski/ślady po elektrodach oraz miejsca zgrzein w formie punktów rozmieszczonych wzdłuż zakładki. Nie ma typowego, ciągłego "wałka" spoiny. Dokładny wygląd zależy od docisku, prądu, czasu zgrzewania i przygotowania powierzchni.
Kiedy zamiast zgrzewania punktowego wybiera się spawanie otworowe?
Spawanie otworowe stosuje się, gdy trzeba przenieść obciążenia w miejscu, gdzie wykonuje się otwór w jednym z elementów i wypełnia go spoiną, łącząc z elementem spodnim. Wybór zależy od dostępu, grubości materiału, wymaganej wytrzymałości i technologii w zakładzie. To inny charakter złącza niż seria punktów.
Jakie są typowe błędy uczniów w rozpoznawaniu zgrzewania punktowego?
Najczęstsze pomyłki to: utożsamianie każdego "punktu" ze spawaniem, mylenie nazw (spawanie/zgrzewanie), ignorowanie braku ciągłej spoiny oraz kierowanie się skojarzeniem zamiast analizą śladów na materiale. Pomaga porównywanie zdjęć złączy i ćwiczenie rozpoznawania procesów po cechach wizualnych.
Jak przygotować się do pytań egzaminacyjnych ze spajania metali?
Ucz się rozróżniać procesy po dwóch rzeczach: zasadzie działania (łuk, opór, docisk) i efekcie na złączu (ciągła spoina vs punkty). Przeglądaj fotografie złączy, ćwicz na przykładach z warsztatu i zapamiętaj typowe zastosowania: blachy–zgrzewanie punktowe, elementy czołowe–zgrzewanie czołowe.
Jakie cechy połączenia wskazują na zgrzewanie oporowe?
W zgrzewaniu oporowym często występuje lokalne połączenie powstałe od nagrzania oporowego i docisku, bez typowego ściegu spawalniczego. Dla wersji punktowej będą to regularne punkty na zakładce. Zwykle nie stosuje się drutu/elektrody topliwej jako spoiwa, co odróżnia je od wielu metod spawania.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Według specjalistów z branży: "Zgrzewanie punktowe rozpoznaje się po lokalnych, regularnych "punktach" łączenia typowych dla zgrzewania oporowego blach."

Źródła:

  • Wikipedia (PL) – "Zgrzewanie punktowe", https://pl.wikipedia.org/wiki/Zgrzewanie_punktowe (dostęp: 05.03.2026)
  • Wikipedia (PL) – "Zgrzewanie" (opis metod, w tym zgrzewania oporowego), https://pl.wikipedia.org/wiki/Zgrzewanie (dostęp: 05.03.2026)
  • Wikipedia (PL) – "Spawanie" (podstawowe rozróżnienie spawania i zgrzewania), https://pl.wikipedia.org/wiki/Spawanie (dostęp: 05.03.2026)

Materiały:

  • Podręczniki i skrypty szkolne z technologii spajania (spawanie, zgrzewanie) dla branży mechanicznej
  • Karty technologiczne i instrukcje stanowiskowe dotyczące zgrzewania oporowego w zakładzie
  • Albumy/atlasy wad i wyglądu złączy spawanych oraz zgrzewanych (materiały dydaktyczne)
