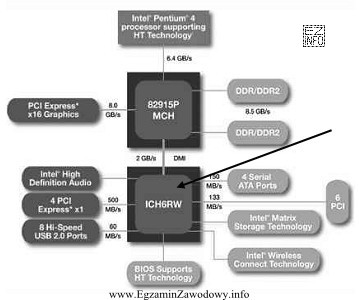

W klasycznej architekturze płyt głównych PC chipset bywa przedstawiany jako dwa główne bloki: mostek północny oraz mostek południowy. Na schematach blokowych element wskazany strzałką należy rozpoznać po jego roli funkcjonalnej i typowych połączeniach.
Odpowiedź "mostek południowy" jest właściwa, gdy wskazany element odpowiada za obsługę funkcji wejścia/wyjścia (I/O) i integruje kontrolery typowe dla "południa" chipsetu. W praktyce taki blok łączy się z pozostałą częścią platformy i "zbiera" połączenia do wielu urządzeń peryferyjnych.
Dlaczego pozostałe odpowiedzi nie pasują?
- "mostek północny" jest kojarzony przede wszystkim z połączeniami o wyższej przepustowości (np. w starszych konstrukcjach: pamięć i grafika) i zwykle jest przedstawiany bliżej procesora na schemacie. Jeśli na ilustracji strzałka wskazuje blok I/O, nie jest to "północ".
- "kontroler magistrali PCI" to określenie zbyt wąskie jak na element, który na schemacie chipsetu zwykle stanowi cały zintegrowany układ (mostek). W chipsetach kontroler magistrali jest jedną z funkcji, a nie zawsze osobnym, głównym blokiem architektury.
- "kontroler pamięci masowej" również opisuje tylko fragment funkcjonalności. Obsługa dysków jest zwykle częścią szerszego układu wejścia/wyjścia, który obejmuje także inne interfejsy i kontrolery.
Wskazówka egzaminacyjna: gdy widzisz schemat blokowy chipsetu, spróbuj najpierw skojarzyć element po połączeniach i zakresie zadań (I/O vs połączenia "blisko CPU"), a dopiero potem przypisz nazwę "północny/południowy".
