KWALIFIKACJA MEC8 - WRZESIEŃ 2015



PYTANIE NR 3.

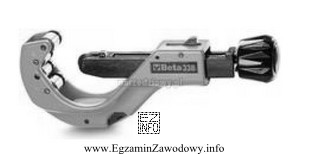

Na zdjęciu przedstawiono nożyce krążkowe do cięcia
Ilustracja przedstawia narzędzie mechaniczne, które jest nożycami krążkowymi, przeznaczonymi do cięcia rur stalowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nożyce krążkowe rozpoznaje się po parze współpracujących krążków tnących. Ich typowe zastosowanie wynika z konstrukcji i sposobu prowadzenia materiału w strefie cięcia. W zadaniu należy dopasować przedstawione narzędzie do materiału, dla którego jest ono przeznaczone, a nie do ogólnego skojarzenia z "cięciem metalu".

Pełne wyjaśnienie:

Nożyce krążkowe to narzędzie/urządzenie tnące, w którym elementami roboczymi są współpracujące ze sobą krążki tnące. W praktyce warsztatowej sam typ nożyc sugeruje, jak materiał jest podawany i stabilizowany w trakcie cięcia oraz jaki kształt przekroju jest dla niego najwygodniejszy.

W tym zadaniu kluczowe jest rozpoznanie narzędzia ze zdjęcia i powiązanie jego budowy z zastosowaniem. Odpowiedź "rur stalowych." jest poprawna, jeśli fotografia przedstawia nożyce krążkowe przeznaczone do pracy z materiałem rurowym (prowadzenie i podparcie rury, charakterystyczny układ elementów roboczych).

Dlaczego pozostałe odpowiedzi mogą być błędne w takim ujęciu?

  • "blach po linii prostej." – cięcie blach w linii prostej częściej kojarzy się z gilotyną lub nożycami dźwigniowymi; samo słowo "nożyce" bywa tu pułapką, jeśli nie analizuje się budowy krążkowej.
  • "blach po linii krzywej." – cięcie po łuku wymaga możliwości prowadzenia narzędzia w sposób pozwalający na zmianę kierunku; nie każde narzędzie krążkowe jest do tego przeznaczone, a wiele rozwiązań dla rur działa w trybie obwodowym/osiowym, a nie po dowolnej krzywiźnie na płaskiej blasze.
  • "prętów i płaskowników." – do prętów i płaskowników typowo dobiera się narzędzia zapewniające stabilne podparcie i przecięcie pełnego przekroju (np. przecinarki, piły), a nie rozwiązania projektowane pod geometrię rurową.

Wskazówka egzaminacyjna: przy pytaniach "na zdjęciu przedstawiono…" zawsze szukaj elementu roboczego (tu: krążków) i zastanów się, jak materiał byłby przez nie chwytany/prowadzony. To ogranicza ryzyko wyboru odpowiedzi na podstawie najbardziej znanego przykładu z zajęć.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są nożyce krążkowe i jak je rozpoznać?
Nożyce krążkowe to narzędzie tnące z elementami roboczymi w postaci dwóch współpracujących krążków. Rozpoznasz je po "kółkach" tnących ustawionych tak, aby materiał był wprowadzany między nie i ścinany w trakcie przesuwu lub obrotu.
Jakie cechy zdjęcia pomagają odróżnić nożyce krążkowe od gilotyny?
W nożycach krążkowych widać krążki (tarcze) tnące oraz prowadzenie materiału między nimi. Gilotyna ma zwykle długie, proste ostrze poruszające się w dół oraz stół do podparcia blachy. Kluczowa jest więc geometria elementu tnącego: krążek vs. listwa/noż.
Dlaczego w zadaniach ze zdjęciem łatwo pomylić zastosowanie narzędzia?
Najczęstszy mechanizm błędu to kierowanie się nazwą ("nożyce") zamiast analizą konstrukcji. Uczeń wybiera odpowiedź kojarzoną z najczęściej ćwiczonym cięciem (np. blach), mimo że budowa na zdjęciu wskazuje na inne prowadzenie materiału.
Jakie materiały tnie się w praktyce nożycami krążkowymi?
Zależy od konkretnej konstrukcji, ale nożyce krążkowe stosuje się tam, gdzie krążki mogą stabilnie prowadzić i ścinać materiał. W praktyce spotyka się rozwiązania do elementów cienkościennych i takich, które da się podawać w sposób ciągły między krążki.
Czy nożyce krążkowe mogą ciąć blachę po linii krzywej?
Nie zawsze. Sam fakt użycia krążków nie oznacza automatycznie możliwości cięcia dowolnego łuku. O tym decyduje prowadzenie narzędzia i materiału oraz zakres manewru. Na egzaminie trzeba ocenić, czy pokazany typ jest do tego przystosowany.
Jakie są typowe błędy przy doborze narzędzia do cięcia rur?
Częsty błąd to wybór narzędzia "do metalu" bez uwzględnienia kształtu przekroju. Rura wymaga stabilizacji przed obracaniem i zgniataniem, więc narzędzie powinno zapewniać prowadzenie i podparcie. W przeciwnym razie rośnie ryzyko zadziorów i deformacji.
Jak przygotować się do rozpoznawania narzędzi na egzaminie MEC.3?
Ucz się po cechach konstrukcyjnych: element roboczy, sposób napędu, prowadzenie materiału, podparcie. Przećwicz porównywanie podobnych narzędzi (nożyce, gilotyny, przecinarki, piły) na zdjęciach i w warsztacie, opisując "po czym poznaję".
Jakie elementy bezpieczeństwa są ważne przy pracy z nożycami krążkowymi?
Istotne są osłony strefy cięcia, stabilne mocowanie materiału, właściwe rękawice i okulary oraz unikanie podawania dłoni w pobliże krążków. W praktyce liczy się też usuwanie wiórów/odpadów narzędziem pomocniczym, a nie ręką.
Kiedy lepiej wybrać piłę zamiast nożyc do prętów i płaskowników?
Gdy materiał ma pełny przekrój i wymaga prostopadłego, kontrolowanego cięcia bez zgniatania. Piła (np. taśmowa) zapewnia stabilne prowadzenie i powtarzalność. Nożyce mogą być nieodpowiednie, jeśli nie są przeznaczone do takiego przekroju.
Jak rozwiązać pytanie, gdy zdjęcie jest niewyraźne?
Skup się na tym, co widać na pewno: kształt elementu tnącego (krążek czy nóż prosty), sposób podparcia materiału i układ prowadnic. Jeśli cechy są nieczytelne, porównaj logikę działania: jak materiał miałby przejść przez narzędzie i co byłoby dla niego stabilne.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Według specjalistów z branży: "Nożyce krążkowe rozpoznaje się po parze współpracujących krążków tnących."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych: instrukcja/ katalog producenta dla konkretnego modelu nożyc krążkowych widocznych na zdjęciu.

Materiały:

  • Podręczniki i skrypty do obróbki ręcznej i maszynowej metali (dział: cięcie, narzędzia tnące)
  • Katalogi producentów narzędzi warsztatowych (opisy zastosowań nożyc i przecinarek)
  • Instrukcje BHP dla prac ślusarskich i prac z narzędziami tnącymi
