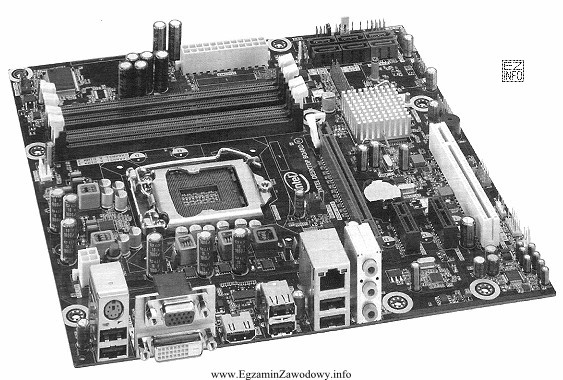

W zadaniu należy rozpoznać cechę płyty głównej na podstawie elementów widocznych na zdjęciu, przede wszystkim na panelu tylnym (rear I/O). Port S/PDIF jest interfejsem do przesyłania cyfrowego dźwięku. W praktyce na płytach głównych spotyka się go najczęściej jako:
- wyjście optyczne (gniazdo o charakterystycznym kwadratowym kształcie, dla światłowodu),
- wyjście koaksjalne (zwykle pojedyncze gniazdo typu cinch/RCA dla sygnału cyfrowego).
Jeżeli na panelu zewnętrznym nie ma takiego złącza, poprawne jest stwierdzenie: "która na panelu zewnętrznym nie ma wyprowadzonego portu S/PDIF." Jest to cecha bezpośrednio weryfikowalna wzrokowo na tylnej ściance portów.
Pozostałe odpowiedzi są mylące, bo:
- "która posiada tylko jedno wyjście graficzne." Liczba wyjść wideo zależy od tego, co dokładnie widać na panelu i od konfiguracji płyty (oraz tego, czy wyjścia są w ogóle wyprowadzone). Samo zdjęcie musi to jednoznacznie pokazywać, a w praktyce bywają różne kombinacje złącz.
- "do której istnieje możliwość bezpośredniego podłączenia dysków twardych w standardzie IDE." To dotyczy zwykle wewnętrznego złącza na płycie (nie na panelu tylnym). Nawet jeśli płyta jest starsza, obecność lub brak takiego złącza nie zawsze wynika z samego panelu I/O.
- "do której nie istnieje możliwość zamontowania urządzeń PCI." Możliwość montażu kart zależy od obecności odpowiednich gniazd rozszerzeń na płycie (wewnątrz obudowy), a nie od samych portów na panelu tylnym. Stąd ta odpowiedź nie jest typowo rozstrzygana przez ogląd panelu zewnętrznego.
Wskazówka egzaminacyjna: w pytaniach "na zdjęciu" najpierw ustal, czy cecha dotyczy elementów zewnętrznych (rear I/O) czy wewnętrznych złączy/slotów. To pomaga uniknąć wyboru odpowiedzi, której nie da się potwierdzić na podstawie fotografii.
