KWALIFIKACJA BUD1 - WRZESIEŃ 2015

PYTANIE NR 40.

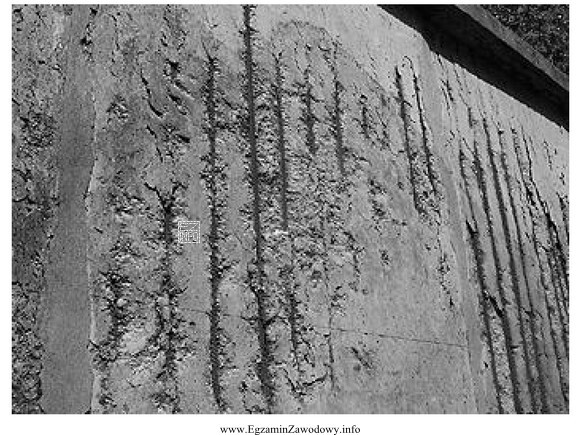

Na zdjęciu przedstawiono uszkodzoną powierzchniowo konstrukcję żelbetowej ściany oporowej z częściowo odsłoniętymi prętami stalowymi. Aby ją naprawić należy wykonać
Ilustracja przedstawia uszkodzoną powierzchniowo konstrukcję żelbetowej ściany oporowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Torkretowanie (beton natryskowy) stosuje się do napraw powierzchniowych ubytków betonu oraz odbudowy otuliny, także tam, gdzie lokalnie odsłonięte jest zbrojenie. Metody iniekcyjne dotyczą głównie rys i pustek, a powłoka hydrofobowa nie uzupełnia ubytków; koszulka żelbetowa to rozwiązanie wzmacniające, nie typowa naprawa powierzchniowa.

Pełne wyjaśnienie:

W opisanej sytuacji mamy powierzchniowe uszkodzenie żelbetu z częściowo odsłoniętymi prętami. Taki stan najczęściej oznacza ubytek otuliny (np. wskutek degradacji betonu i/lub korozji zbrojenia), a celem robót jest odbudowa przekroju w strefie ubytku i przywrócenie ochronnej roli otuliny.

Odpowiedź "torkretowanie" jest właściwa, ponieważ beton natryskowy pozwala skutecznie:

  • uzupełnić ubytki betonu na powierzchni elementu,
  • odtworzyć otulinę wokół zbrojenia (po odpowiednim przygotowaniu podłoża),
  • wykonać naprawę także na powierzchniach pionowych, gdzie tradycyjne układanie mieszanki bywa trudniejsze.

Pozostałe propozycje nie odpowiadają temu typowi problemu:

  • "termoiniekcja" dotyczy wypełniania rys, pęknięć lub pustek materiałem iniekcyjnym. Nie jest to metoda przeznaczona do odtwarzania utraconej warstwy betonu i odbudowy otuliny w postaci ciągłej, nowej warstwy materiału.
  • "powłoka hydrofobowa" jest zabezpieczeniem powierzchniowym ograniczającym wnikanie wody, ale nie naprawia ubytków i nie odtwarza geometrii elementu. Może być zabiegiem uzupełniającym po naprawie, lecz sama w sobie nie rozwiązuje problemu odsłoniętego zbrojenia.
  • "wzmocnienie koszulką żelbetową" stosuje się, gdy potrzebne jest wzmocnienie nośności lub istotna zmiana pracy elementu. W pytaniu mowa o uszkodzeniu powierzchniowym, więc typowym działaniem jest naprawa warstwy otuliny, a nie wykonywanie dodatkowej "koszulki".

W praktyce (na budowie) naprawa ubytków żelbetu zwykle obejmuje: ocenę zakresu degradacji, oczyszczenie podłoża, przygotowanie zbrojenia (np. oczyszczenie i ewentualne zabezpieczenie) oraz odtworzenie warstwy betonu/zaprawy. Torkretowanie jest jedną z metod, które dobrze odpowiadają temu celowi przy naprawach powierzchniowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Torkretowanie to wykonywanie warstwy betonu lub zaprawy metodą natrysku (beton natryskowy). W naprawach żelbetu służy do uzupełniania ubytków, odtwarzania otuliny i reprofilacji powierzchni, szczególnie na elementach pionowych lub o skomplikowanym kształcie.
Otulina chroni stal przed wodą, solami i tlenem oraz zapewnia współpracę betonu ze stalą. Gdy zbrojenie jest odsłonięte, korozja może postępować szybciej i powodować odspajanie betonu. Odtworzenie otuliny ogranicza dalszą degradację i przywraca właściwą geometrię elementu.
Naprawa ubytku dotyczy brakującego materiału (odspojenia, wykruszenia) i wymaga jego uzupełnienia zaprawą lub betonem, np. natryskowo. Iniekcja dotyczy głównie rys/pęknięć i polega na wypełnieniu ich środkiem iniekcyjnym. Iniekcja nie odtwarza warstwy otuliny na powierzchni.
Nie, sama powłoka hydrofobowa jest zabezpieczeniem powierzchniowym i nie uzupełnia ubytków ani nie osłania odsłoniętego zbrojenia. Może być użyteczna jako dodatkowa ochrona po prawidłowej naprawie (odtworzeniu betonu/otuliny), ale nie zastępuje robót naprawczych.
Koszulkę żelbetową rozważa się, gdy potrzebne jest wzmocnienie elementu (np. zwiększenie nośności lub sztywności) albo gdy degradacja jest rozległa i obejmuje znaczną część przekroju. Przy uszkodzeniach powierzchniowych typowo wykonuje się naprawę otuliny i reprofilację, bez wykonywania pełnego wzmocnienia.
Do częstych objawów należą: rysy równoległe do prętów, odspojenia i odpadanie fragmentów otuliny, rdzawe zacieki oraz odsłonięte pręty. Korozja zwiększa objętość produktów korozji, co "rozsadza" beton i przyspiesza powstawanie ubytków.
Kluczowe jest usunięcie słabego i odspojonego betonu oraz oczyszczenie powierzchni do nośnego podłoża. Odsłonięte zbrojenie powinno być oczyszczone z rdzy i zanieczyszczeń, a następnie zabezpieczone zgodnie z przyjętym systemem napraw. Dopiero potem wykonuje się warstwę natryskową.
Tak. Metoda natrysku jest często stosowana na powierzchniach pionowych, ponieważ pozwala nakładać materiał warstwami i uzyskać dobrą przyczepność przy właściwym przygotowaniu podłoża. Ułatwia też odtworzenie geometrii elementu i wypełnienie lokalnych ubytków.
Częste błędy to dobór zabezpieczenia (np. powłoki) zamiast naprawy ubytku, mylenie iniekcji rys z odbudową otuliny oraz wybór wzmocnienia konstrukcyjnego, gdy wystarcza naprawa powierzchniowa. Warto zawsze ocenić, czy problemem jest rysa, ubytek, czy utrata nośności elementu.
Ucz się przez schemat: rodzaj uszkodzenia → cel naprawy → metoda. Rozróżniaj ubytki, rysy i konieczność wzmocnienia. Przećwicz typowe technologie: zaprawy naprawcze, beton natryskowy, iniekcje i powłoki ochronne. Na egzaminie szukaj słów kluczowych, np. "ubytek" lub "odsłonięte zbrojenie".
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że torkretowanie (beton natryskowy) stosuje się do napraw powierzchniowych ubytków betonu oraz odbudowy otuliny, także tam, gdzie lokalnie odsłonięte jest zbrojenie.

Źródła:

  • EN 1504-9:2008, "Products and systems for the protection and repair of concrete structures — Definitions, requirements, quality control and evaluation of conformity — Part 9: General principles for the use of products and systems"
  • EN 1504-3:2005, "Products and systems for the protection and repair of concrete structures — Structural and non-structural repair"
  • EN 206:2013+A2:2021, "Concrete — Specification, performance, production and conformity"

Materiały:

  • Podręczniki i skrypty z technologii betonu oraz napraw konstrukcji żelbetowych (działy: naprawy betonu, zabezpieczenia antykorozyjne)
  • Instrukcje producentów systemów naprawczych do betonu (karty techniczne zapraw PCC/PC, materiały do pasywacji stali)
  • Materiały szkoleniowe z zakresu betonu natryskowego i przygotowania podłoża
