KWALIFIKACJA MEC5 - STYCZEŃ 2025



PYTANIE NR 1.

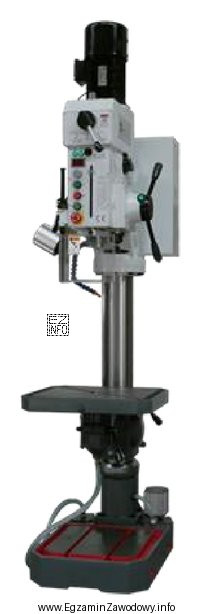

Na zdjęciu przedstawiono wiertarkę
Ilustracja przedstawia wiertarkę słupową, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiertarka słupowa jest rozpoznawana po wyraźnej kolumnie (słupie) łączącej podstawę ze strefą roboczą oraz po regulowanym stole na kolumnie. Wiertarka stołowa jest mniejsza i montowana na stole warsztatowym, a promieniowa ma charakterystyczne ramię (wysięgnik) umożliwiające duży zasięg wiercenia.

Pełne wyjaśnienie:

Rozpoznanie typu wiertarki na fotografii opiera się na cechach konstrukcyjnych, a nie na samym fakcie, że maszyna "ma stół". Odpowiedź "słupową" wskazuje na wiertarkę, której kluczowym elementem nośnym jest pionowa kolumna (słup). Do tej kolumny mocowany jest regulowany stół roboczy, a całość zwykle stoi na masywnej podstawie (płycie/podstawie żeliwnej). Taki układ jest typowy dla wiertarek używanych w warsztatach mechanicznych do prac ogólnych, gdy potrzebna jest większa sztywność niż w wersjach najmniejszych.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "stołową" wybiera się, gdy konstrukcja jest kompaktowa i przewidziana do montażu na stole warsztatowym (ma mniejszą podstawę i zwykle mniejsze gabaryty). Sam obecny stół roboczy nie przesądza o tym typie.
  • "stojakową" bywa używana potocznie jako określenie "wiertarki na stojaku", ale w zadaniach egzaminacyjnych najczęściej rozróżnia się typy: stołowa, słupowa, promieniowa. Wybór tej opcji często wynika z mylenia nazw, a nie z identyfikacji budowy.
  • "promieniową" rozpoznaje się po charakterystycznym ramieniu promieniowym (wysięgniku) z głowicą, które pozwala odsunąć wrzeciono od kolumny i obrabiać duże detale bez ich przestawiania. Jeżeli na zdjęciu nie widać ramienia i mechanizmu przesuwu po wysięgniku, nie jest to wiertarka promieniowa.

W praktyce (w zawodzie technika mechanika) prawidłowe nazwanie typu wiertarki pomaga dobrać maszynę do operacji: dla większej sztywności i wygodnej regulacji wysokości stołu typ "słupowy" jest częsty; dla bardzo dużych elementów typ "promieniowy" daje największy zasięg, ale jest inną konstrukcją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać wiertarkę słupową na zdjęciu?
Wiertarka słupowa ma wyraźną kolumnę (słup) łączącą podstawę z zespołem wrzeciona oraz stół regulowany na tej kolumnie. Zwykle stoi na masywnej podstawie, a stół da się przestawiać na wysokość i obracać wokół kolumny.
Co odróżnia wiertarkę promieniową od słupowej?
Wiertarka promieniowa ma ramię (wysięgnik), po którym przemieszcza się głowica z wrzecionem, co daje duży zasięg wiercenia. W słupowej wrzeciono jest zasadniczo nad stołem przy kolumnie, bez długiego ramienia promieniowego.
Dlaczego wiertarka stołowa to nie to samo co słupowa?
Wiertarka stołowa jest mniejsza i zaprojektowana do montażu na stole warsztatowym. Słupowa jest większa, stoi na własnej podstawie i ma sztywniejszą konstrukcję z kolumną oraz regulowanym stołem, co zwykle pozwala na obróbkę większych detali.
Czy sama obecność stołu roboczego oznacza wiertarkę stołową?
Nie. Wiele wiertarek (np. słupowe i promieniowe) ma stół roboczy. O typie decydują cechy konstrukcyjne: wielkość i sposób posadowienia, obecność kolumny i mechanizmów regulacji, a w promieniowych przede wszystkim charakterystyczne ramię.
Jakie elementy budowy są kluczowe przy identyfikacji wiertarki?
Najważniejsze to: podstawa, kolumna/słup, stół roboczy (regulacja wysokości i położenia), głowica z napędem oraz wrzeciono. Dodatkowo w promieniowych kluczowe jest ramię i możliwość dużego wysięgu.
Kiedy w warsztacie wybiera się wiertarkę słupową?
Gdy potrzebna jest większa sztywność i stabilność niż w małych wiertarkach stołowych, a jednocześnie nie jest wymagany duży wysięg jak w promieniowych. To typowy wybór do wiercenia, pogłębiania i rozwiercania średnich detali w pracach warsztatowych.
Jakie błędy najczęściej robi się w pytaniach o typy wiertarek?
Częsty błąd to wybór na podstawie pojedynczego skojarzenia (np. "ma stół, więc stołowa") zamiast analizy całej konstrukcji. Drugi błąd to mylenie nazw (np. "stojakowa" i "słupowa"), zwłaszcza gdy uczeń kieruje się brzmieniem, a nie budową.
Co to jest wiertarka stołowa w praktyce szkolnej?
To zwykle niewielka wiertarka przeznaczona do mocowania na stole warsztatowym. Ma kompaktową podstawę i ograniczony zakres gabarytów detalu. Sprawdza się do lżejszych prac, ale wymaga stabilnego zamocowania do stołu oraz prawidłowego mocowania obrabianego elementu.
Dlaczego identyfikacja obrabiarki po zdjęciu jest ważna na egzaminie?
Egzamin sprawdza umiejętność rozpoznania maszyn i ich możliwości. Poprawne nazwanie typu obrabiarki pomaga potem dobrać parametry pracy, osprzęt i sposób mocowania. To kompetencja praktyczna, potrzebna także przy czytaniu dokumentacji stanowiskowej w zakładzie.
Jak przygotować się do zadań z rozpoznawania obrabiarek skrawających?
Ucz się przez porównywanie zdjęć i schematów: wiertarki (stołowa, słupowa, promieniowa), tokarki i frezarki. Zrób listę cech rozpoznawczych (kolumna, ramię, sposób posadowienia). Dobrze działa też ćwiczenie: nazwij elementy maszyny na fotografii i dopiero potem typ.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Wiertarka słupowa jest rozpoznawana po wyraźnej kolumnie (słupie) łączącej podstawę ze strefą roboczą oraz po regulowanym stole na kolumnie."

Materiały:

  • Podręczniki i skrypty do przedmiotów: obróbka skrawaniem / obrabiarki skrawające (dział: wiertarki)
  • Instrukcje stanowiskowe i DTR wiertarek używanych w pracowni szkolnej (opis budowy i przeznaczenia)
  • Atlasy/kompendia maszyn i urządzeń warsztatowych z fotografiami typów wiertarek
