KWALIFIKACJA INF2 + INF3 - CZERWIEC 2012



PYTANIE NR 3.

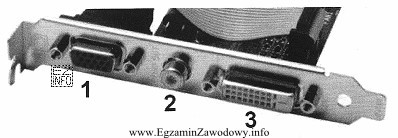

Na zdjęciu przedstawiono złącza karty graficznej. Złącze cyfrowe to
Ilustracja przedstawia panel złącza karty graficznej, który jest częścią pytania egzaminacyjnego związanego z kwalifikacjami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącza cyfrowe przesyłają obraz jako dane (np. HDMI, DisplayPort lub DVI-D), a analogowe (VGA/D-Sub) jako sygnał analogowy. Na ilustracji złącze 3 ma cechy typowe dla złącza cyfrowego (charakterystyczny kształt i brak części analogowej), dlatego poprawne jest wskazanie "wyłącznie złącze 3".

Pełne wyjaśnienie:

Złącze wideo na karcie graficznej można rozpoznać po kształcie gniazda i układzie styków. Kluczowy podział to:

  • złącza analogowe – przesyłają sygnał w postaci analogowej; klasyczny przykład to VGA (D‑Sub 15),
  • złącza cyfrowe – przesyłają obraz jako dane cyfrowe; do tej grupy należą m.in. HDMI, DisplayPort oraz cyfrowe warianty DVI (np. DVI‑D).

W tym zadaniu złącze oznaczone jako "3" jest złączem cyfrowym, ponieważ jego wygląd odpowiada standardom cyfrowym stosowanym do podłączenia monitora (brak charakterystycznego układu pinów dla VGA oraz brak elementów kojarzonych z częścią analogową).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Wskazanie "wyłącznie złącze 2" jest błędne, jeżeli złącze 2 odpowiada gniazdu analogowemu (np. VGA/D‑Sub) lub mieszanemu, w którym może występować część analogowa – wtedy nie spełnia warunku "cyfrowe".
  • Wskazanie "wyłącznie złącze 1" jest błędne z analogicznego powodu: złącze 1 nie jest tu portem cyfrowym w rozumieniu standardów wyjść wideo.
  • Wskazanie "złącze 1 i 2" jest błędne, bo zakłada, że oba porty są cyfrowe. W praktyce na starszych kartach często spotyka się zestaw złącz mieszanych (np. VGA + DVI/HDMI), więc tylko wybrane gniazdo spełnia kryterium "cyfrowe".

Wskazówka egzaminacyjna: jeśli widzisz złącze VGA (D‑Sub 15) – traktuj je jako analogowe. HDMI i DisplayPort są cyfrowe. DVI bywa różne (cyfrowe DVI‑D lub mieszane DVI‑I), więc warto zwracać uwagę na szczegóły styków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to znaczy, że złącze wideo jest cyfrowe?
Złącze cyfrowe przesyła obraz jako strumień danych cyfrowych (bity), a nie jako sygnał analogowy. Typowe przykłady to HDMI i DisplayPort. W praktyce oznacza to mniejszą podatność na zakłócenia i brak konwersji A/C po drodze, jeśli monitor też pracuje cyfrowo.
Jak odróżnić VGA od HDMI na zdjęciu karty graficznej?
VGA (D-Sub 15) ma zwykle trapezowy kształt i 15 widocznych otworów na piny w trzech rzędach. HDMI ma węższy, bardziej płaski kształt i brak układu 15 pinów typowego dla VGA. Najpewniej porównuj kształt gniazda i liczbę styków.
Dlaczego DisplayPort jest uznawany za złącze cyfrowe?
DisplayPort przesyła obraz i dźwięk w formie cyfrowej, w postaci pakietów danych. Nie jest to standard analogowy jak VGA. Dlatego przy pytaniach o "złącze cyfrowe" DisplayPort zalicza się do właściwej grupy, podobnie jak HDMI.
Czy DVI zawsze oznacza złącze cyfrowe?
Nie zawsze. DVI występuje w odmianach, m.in. DVI-D (cyfrowe) oraz DVI-I (zintegrowane – może przenosić sygnał cyfrowy i analogowy). Na egzaminie trzeba rozpoznawać wariant po układzie pinów/obecności "części analogowej", a nie tylko po napisie "DVI".
Jakie złącza wideo najczęściej spotyka się na kartach graficznych?
W praktyce najczęściej spotkasz HDMI i DisplayPort, czasem także DVI (zwłaszcza w starszym sprzęcie). VGA pojawia się coraz rzadziej na nowych kartach, ale bywa obecne w starszych zestawach lub przez przejściówki. Egzamin często sprawdza rozpoznawanie tych portów.
Kiedy w praktyce używa się jeszcze VGA?
VGA spotyka się głównie przy starszych monitorach, projektorach oraz w starszych komputerach. Używa się go, gdy sprzęt nie ma wejść cyfrowych lub gdy instalacja jest historycznie oparta o analog. W nowoczesnych stanowiskach preferuje się HDMI/DisplayPort.
Dlaczego pytania o złącza kart graficznych pojawiają się na INF.2?
W INF.2 ważna jest umiejętność administracji i eksploatacji sprzętu: dobór kabli, podłączenie monitora, diagnoza braku obrazu i kompatybilności portów. Rozpoznanie złączy na zdjęciu to praktyczna kompetencja serwisowa, przydatna w pracy technika informatyka.
Jakie są typowe błędy przy rozpoznawaniu złączy DVI i HDMI?
Częsty błąd to mylenie DVI z HDMI, bo oba kojarzą się z "cyfrowym obrazem". DVI jest zwykle większe i ma charakterystyczną "kratkę" styków, a HDMI jest mniejsze i bardziej płaskie. Drugi błąd to uznanie każdego DVI za identyczne (DVI-D vs DVI-I).
Czy przejściówka z HDMI na VGA zmienia sygnał na analogowy?
Tak, taka przejściówka musi wykonać konwersję z sygnału cyfrowego (HDMI) na analogowy (VGA). Zwykle jest to aktywny adapter (z elektroniką), bo same przewody nie wystarczą. To ważne w diagnostyce: nie każda "przejściówka" jest pasywna i nie każda zadziała.
Jak najlepiej przygotować się do zadań ze zdjęciami złączy na egzamin?
Przećwicz rozpoznawanie portów na realnym sprzęcie i na zdjęciach: VGA, DVI, HDMI, DisplayPort. Zwracaj uwagę na kształt, wielkość i układ pinów. Dobrą metodą jest też kojarzenie: VGA = 15 pinów, HDMI = małe płaskie, DP = prostokąt z jednym ściętym rogiem.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Złącza cyfrowe przesyłają obraz jako dane (np. HDMI, DisplayPort lub DVI-D), a analogowe (VGA/D-Sub) jako sygnał analogowy."

Źródła:

  • https://pl.wikipedia.org/wiki/VGA_(standard) - dostęp: 2026-02-27
  • https://pl.wikipedia.org/wiki/Digital_Visual_Interface - dostęp: 2026-02-27
  • https://pl.wikipedia.org/wiki/HDMI - dostęp: 2026-02-27

Materiały:

  • Instrukcje/poradniki producentów monitorów i kart graficznych dotyczące portów wideo
  • Tablice porównawcze standardów VGA/DVI/HDMI/DisplayPort w materiałach szkolnych
  • Ćwiczenia praktyczne: rozpoznawanie złączy na zdjęciach i dobór kabli
