Żebra skurczowe są naddatkiem technologicznym, czyli celowo dodanym elementem geometrii odlewu (lub modelu), który nie wynika z funkcji konstrukcyjnej wyrobu, lecz ma poprawić przebieg procesu krzepnięcia i zmniejszyć ryzyko wad skurczowych.
Dlaczego stosuje się żebra skurczowe?
- Skurcz metalu podczas krzepnięcia i stygnięcia może powodować jamy skurczowe i zapadliska, zwłaszcza w miejscach o dużej koncentracji masy (tzw. "gorące węzły").
- Dodanie żeber skurczowych może zmienić lokalną sztywność i rozkład grubości ścianek, a tym samym wpłynąć na kierunkowe krzepnięcie i rozkład naprężeń, pomagając ograniczyć niekorzystne skutki skurczu.

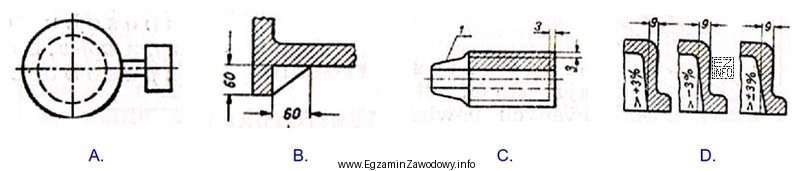

Jak rozpoznać je na rysunku? Najczęściej są to dodatkowe, celowo wprowadzone "żeberka" lub pogrubienia, które wyglądałyby na zbędne z punktu widzenia pracy elementu, ale są uzasadnione technologicznie. W zadaniu typu "na rysunku" kluczowe jest odróżnienie:
- Żeber skurczowych (technologicznych) od
- Żeber usztywniających (konstrukcyjnych), które mają zwiększać sztywność/wytrzymałość w eksploatacji, oraz od
- innych elementów technologicznych, takich jak nadlewy, zasilacze czy doprowadzenia, które mają inne cechy geometryczne i inne zadania procesowe.
Odpowiedź poprawna wskazuje ten wariant rysunku, na którym żebra pełnią rolę naddatku technologicznego związanego ze skurczem, a nie elementu konstrukcyjnego wyrobu.
