KWALIFIKACJA INF9 - CZERWIEC 2019



PYTANIE NR 31.

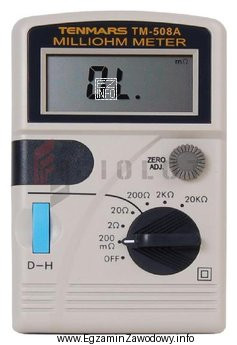

Jak należy interpretować wskazania na wyświetlaczu omomierza przedstawionego na rysunku?
Jak należy interpretować wskazania na wyświetlaczu omomierza przedstawionego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wyświetlaczu omomierza widnieje symbol "OL", co w przypadku mierników oznacza "Over Limit" lub "Open Loop". W kontekście pomiaru rezystancji, taki wynik wskazuje, że obwód, który jest mierzony, nie ma ciągłości, czyli jest przerwany. Pozostałe odpowiedzi nie są zgodne z tym wskazaniem, ponieważ "Obwód zwarty" oznaczałby bardzo niską rezystancję, "Rozładowana bateria" i "Uszkodzony wyświetlacz" nie mają wpływu na interpretację symbolu "OL" w kontekście pomiaru rezystancji.
