KWALIFIKACJA ELE10 - CZERWIEC 2015



PYTANIE NR 39.

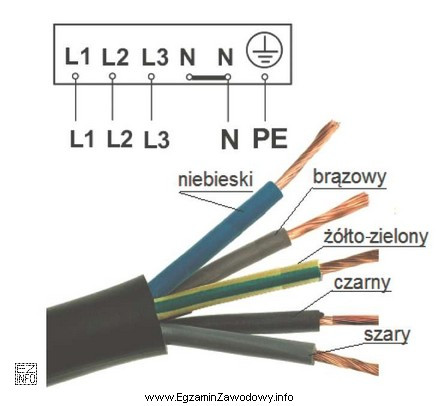

Jak należy podłączyć żyły przedstawionego na rysunku kabla do zacisków listwy zasilania fragmentu instalacji elektrycznej.
Ilustracja przedstawia fragment kabla elektrycznego z widocznymi pięcioma żyłami, które są oznaczone kolorami: brązowy,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W instalacji trójfazowej kabel 5-żyłowy ma trzy żyły fazowe, jedną neutralną i jedną ochronną.
Standardowo: brązowy/czarny/szary to L1/L2/L3, niebieski to N, a żółto‑zielony to PE. Pozostałe warianty błędnie zamieniają N z PE lub przypisują niebieski do fazy.

Pełne wyjaśnienie:

W typowym kablu 5-żyłowym używanym do zasilania obwodów trójfazowych występują:

  • trzy żyły fazowe – podłączane do zacisków L1, L2, L3,
  • żyła neutralna – podłączana do zacisku N,
  • żyła ochronna – podłączana do zacisku PE.

W praktyce egzaminacyjnej i montażowej przyjmuje się standardową identyfikację barw: brązowy, czarny, szary jako fazy (odpowiednio L1/L2/L3), niebieski jako przewód neutralny N oraz żółto‑zielony jako przewód ochronny PE. Dzięki temu osoba wykonująca montaż może szybko i jednoznacznie rozpoznać funkcję żyły bez dodatkowych pomiarów.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Wariant z przypisaniem brązowego do N i przesunięciem pozostałych kolorów na fazy narusza utrwalony schemat identyfikacji; w praktyce prowadziłoby to do błędnego okablowania rozdzielnicy.
  • Wariant, w którym niebieski jest PE i żółto‑zielony jest N, jest szczególnie niebezpieczny: żółto‑zielony powinien być zarezerwowany dla funkcji ochronnej, a niebieski dla neutralnej. Zamiana N z PE może skutkować nieprawidłowym działaniem zabezpieczeń i zagrożeniem porażeniowym.
  • Wariant, w którym brązowy jest PE, jest sprzeczny z zasadą, że przewód ochronny ma barwę żółto‑zieloną; dodatkowo błędnie przypisuje żółto‑zielony do N.

Wskazówka egzaminacyjna: zacznij od dwóch "kotwic" pamięciowych: żółto‑zielony = PE oraz niebieski = N. Dopiero potem przypisz trzy pozostałe kolory do L1/L2/L3 w kolejności wymaganej w pytaniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać przewód ochronny PE po kolorze?
Przewód ochronny PE rozpoznaje się po barwie żółto‑zielonej. Jest to kolor zarezerwowany dla funkcji ochronnej, dlatego w zadaniach egzaminacyjnych zwykle jest "najłatwiejszą kotwicą" do poprawnego przypisania zacisków na listwie.
Co oznacza zacisk N na listwie zasilania?
Zacisk N oznacza przewód neutralny. W typowej instalacji niskiego napięcia jest on prowadzony oddzielnie od przewodu ochronnego PE. W zadaniach z kolorami najczęściej odpowiada mu żyła niebieska.
Co oznaczają zaciski L1, L2 i L3?
L1, L2, L3 to trzy przewody fazowe w układzie trójfazowym. Do tych zacisków podłącza się trzy żyły fazowe kabla 5-żyłowego. Pomylenie kolejności faz może zmienić kierunek obrotów silnika lub zaburzyć pracę odbiorników.
Dlaczego nie wolno zamieniać przewodu N z PE?
Zamiana N z PE może powodować nieprawidłowe działanie zabezpieczeń oraz pojawienie się niebezpiecznych napięć na obudowach urządzeń. PE służy do ochrony przeciwporażeniowej, a N do pracy obwodu – to różne funkcje i inne wymagania bezpieczeństwa.
Jakie kolory najczęściej oznaczają trzy fazy w kablu 5-żyłowym?
W typowych zadaniach dla instalacji trójfazowych trzy fazy są oznaczone kolorami: brązowy, czarny i szary. Następnie przypisuje się je do L1, L2, L3 zgodnie z poleceniem lub przyjętą kolejnością na listwie zaciskowej.
Czy niebieski przewód zawsze jest neutralny N?
W standardowych instalacjach nN przyjmuje się, że niebieski identyfikuje przewód neutralny N. Na egzaminie jest to reguła praktyczna. W sytuacjach nietypowych decydują oznaczenia, dokumentacja i pomiary, ale w zadaniu testowym oczekuje się standardu.
Jakie są najczęstsze błędy w pytaniach o kolory żył?
Najczęstsze błędy to: zamiana N z PE, przypisanie niebieskiego do fazy oraz "przesuwanie" wszystkich kolorów o jeden zacisk. Pomaga metoda: najpierw przypisz żółto‑zielony do PE i niebieski do N, a dopiero potem trzy fazy.
Kiedy ma znaczenie kolejność faz L1 L2 L3?
Kolejność faz ma znaczenie m.in. przy zasilaniu silników trójfazowych (wpływa na kierunek wirowania), układów automatyki i niektórych urządzeń energetycznych. Błędna kolejność bywa widoczna dopiero po uruchomieniu, dlatego poprawne podłączenie na listwie jest kluczowe.
Jak sprawdzić poprawność podłączenia żył do listwy zasilania?
W praktyce weryfikuje się to przez: zgodność z dokumentacją, kontrolę oznaczeń zacisków, ciągłość przewodu ochronnego PE oraz pomiary (np. tester kolejności faz, pomiary napięć międzyfazowych i faza‑N). Na egzaminie zwykle wystarcza poprawne przypisanie kolorów do L/N/PE.
Jak przygotować się do zadań egzaminacyjnych o L, N i PE?
Utrwal definicje L/N/PE, przećwicz kilka schematów podłączeń w rozdzielnicy i zapamiętaj "kotwice" kolorystyczne: żółto‑zielony = PE, niebieski = N. Następnie naucz się, że pozostałe (brązowy, czarny, szary) są fazami.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Według specjalistów z branży: "W instalacji trójfazowej kabel 5-żyłowy ma trzy żyły fazowe, jedną neutralną i jedną ochronną.Standardowo: brązowy/czarny/szary to L1/L2/L3, niebieski to N, a żółto‑zielony to PE."

Źródła:

  • PN-EN IEC 60445, identyfikacja zacisków urządzeń i zakończeń przewodów (oznaczenia L, N, PE) – dokument normatywny (szczegółowe dane wymagają dostępu do aktualnego wydania).
  • PN-HD 308 (seria), identyfikacja żył przewodów i kabli barwami – dokument normatywny (szczegółowe dane wymagają dostępu do aktualnego wydania).

Materiały:

  • Podręczniki do elektrotechniki/instalacji elektrycznych dla technikum (działy: sieci trójfazowe, przewody ochronne i neutralne)
  • Instrukcje producentów rozdzielnic/listw zaciskowych dotyczące oznaczeń zacisków
  • Materiały dydaktyczne z pracowni elektrycznej: ćwiczenia z identyfikacji żył i podłączania do L1/L2/L3/N/PE
