KWALIFIKACJA ELM6 - WRZESIEŃ 2015



PYTANIE NR 33.

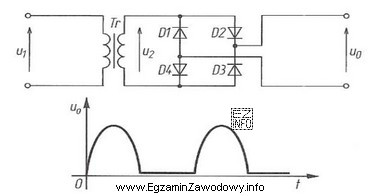

Napięcie wyjściowe U0mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że
Napięcie wyjściowe U<sub>0</sub>mostka Graetza zmierzone
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na oscylogramie widoczne jest, że napięcie wyjściowe U0 ma tylko połówki dodatnie, co oznacza, że jedna z gałęzi mostka Graetza nie przewodzi prądu. W przypadku mostka Graetza, jeśli jedna z diod (D1 lub D3) jest uszkodzona (przerwa), to jedna połówka napięcia przemiennego nie zostanie wyprostowana, co skutkuje obserwowanym na oscylogramie przebiegiem.
