KWALIFIKACJA ELE8 + ELE9 - STYCZEŃ 2022



PYTANIE NR 13.

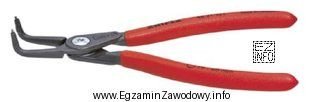

Narzędzia przedstawionego na rysunku używa się do
Ilustracja przedstawia narzędzie ręczne, które jest używane do wymiany pierścieni osadczych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie widoczne na rysunku to szczypce do pierścieni osadczych (Segera), używane do ich zdejmowania lub zakładania.
Nie służy do obróbki przewodów: zarabianie wymaga zaciskarki, zdejmowanie izolacji – ściągacza, a profilowanie – narzędzi formujących bezpiecznie kształt przewodu.

Pełne wyjaśnienie:

Poprawna odpowiedź to: "wymiany pierścieni osadczych." Taki cel wskazuje na narzędzie typu szczypce do pierścieni osadczych (Segera). Ich charakterystyczną cechą są końcówki dopasowane do otworów lub krawędzi pierścienia, dzięki czemu można go kontrolowanie rozewrzeć albo ściskać (zależnie od typu pierścienia: zewnętrzny/wewnętrzny) bez deformacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "zarabiania przewodów." Zarabianie (zaciskanie końcówek) wykonuje się zaciskarką o szczękach dopasowanych do tulejek/końcówek i przekrojów żył. Szczypce do pierścieni nie zapewniają właściwego docisku ani kształtu zacisku.
  • "profilowania przewodów." Profilowanie to formowanie kształtu (np. gięcie/kształtowanie) z kontrolą promienia gięcia i bez uszkodzenia izolacji/żyły. Narzędzie do pierścieni osadczych nie ma geometrii roboczej do takiej operacji.
  • "zdejmowania izolacji." Do ściągania izolacji stosuje się ściągacze/strippery z ostrzami nastawianymi na średnicę przewodu. Szczypce do pierścieni nie mają mechanizmu cięcia i prowadzenia, więc łatwo byłoby uszkodzić żyłę lub naciąć izolację nieprawidłowo.

Wskazówka egzaminacyjna: w pytaniach "narzędzie z rysunku" szukaj detali części roboczej (końcówki, szczęki, ostrza). To one najczęściej jednoznacznie odróżniają szczypce do pierścieni od zaciskarek i ściągaczy izolacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są pierścienie osadcze i do czego służą?
Pierścienie osadcze (często nazywane pierścieniami Segera) to elementy zabezpieczające montowane w rowkach na wałkach lub w otworach. Ich zadaniem jest osiowe unieruchomienie części, np. łożyska, tulei lub koła, aby nie przesuwały się wzdłuż osi.
Jak rozpoznać szczypce do pierścieni osadczych na rysunku?
Najczęściej mają smukłe końcówki robocze (proste lub wygięte), które wchodzą w otwory pierścienia albo zaczepiają o jego krawędź. Nie mają ostrzy do cięcia izolacji ani profili zaciskowych jak zaciskarki do końcówek przewodów.
Dlaczego do wymiany pierścieni osadczych potrzebne są specjalne szczypce?
Pierścień trzeba kontrolowanie rozprężyć lub ścisnąć bez jego skrzywienia i bez uszkodzenia rowka osadczego. Specjalne szczypce stabilizują pierścień i zmniejszają ryzyko "wystrzelenia" elementu, co poprawia bezpieczeństwo i jakość montażu.
Jakie są rodzaje pierścieni osadczych: wewnętrzne i zewnętrzne?
Pierścienie zewnętrzne pracują na wałku i zwykle wymagają rozwarcia przy montażu/demontażu. Pierścienie wewnętrzne pracują w otworze i zwykle wymagają ściśnięcia. Dlatego stosuje się różne szczypce oraz końcówki dopasowane do typu pierścienia.
Czy szczypcami do pierścieni osadczych można zdejmować izolację z przewodów?
Nie powinno się. Ściąganie izolacji wymaga narzędzia z ostrzami ustawianymi na średnicę przewodu, aby nie naciąć żyły. Użycie szczypiec do pierścieni może uszkodzić przewód, osłabić żyłę i spowodować późniejsze przegrzewanie lub awarię instalacji.
Czym różni się zarabianie przewodów od zdejmowania izolacji?
Zdejmowanie izolacji to usunięcie warstwy izolacyjnej z końcówki przewodu. Zarabianie to wykonanie zakończenia przewodu, zwykle poprzez zaciśnięcie tulejki lub końcówki kablowej odpowiednią zaciskarką. To dwie różne operacje i wymagają innych narzędzi.
Jakie błędy najczęściej popełnia się przy demontażu pierścieni osadczych?
Częste błędy to użycie śrubokręta zamiast szczypiec, zbyt duże odkształcenie pierścienia oraz praca bez ochrony oczu. Skutkiem może być deformacja pierścienia, uszkodzenie rowka lub "wyskoczenie" elementu. Bezpieczniej używać właściwych szczypiec i pewnego chwytu.
Kiedy w urządzeniach dźwigowych spotyka się pierścienie osadcze?
Pierścienie osadcze pojawiają się w wielu zespołach mechanicznych, gdzie trzeba zabezpieczyć elementy przed przesunięciem osiowym, np. przy łożyskach, rolkach, prowadnicach lub w mechanizmach napędowych. W serwisie ważna jest umiejętność ich bezpiecznej wymiany.
Jak dobrać końcówki szczypiec do pierścieni osadczych?
Dobór zależy od średnicy i typu pierścienia (wewnętrzny/zewnętrzny) oraz od tego, czy potrzebne są końcówki proste czy wygięte (dostęp w ciasnej przestrzeni). Końcówki powinny pasować do otworów pierścienia, aby nie ślizgały się podczas pracy.
Jak przygotować się do pytań z rozpoznawania narzędzi na egzaminie?
Warto ćwiczyć rozpoznawanie po części roboczej: ostrza (ściągacz izolacji), profile zaciskowe (zaciskarka), cienkie końcówki do otworów (szczypce do pierścieni). Pomaga też kojarzenie operacji z ryzykiem: gdy element może "wystrzelić", zwykle wymagane jest narzędzie prowadzące i stabilizujące.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Materiały:

  • Instrukcje i katalogi narzędzi producentów (sekcje: szczypce do pierścieni osadczych, narzędzia do obróbki przewodów)
  • Podstawy konstrukcji maszyn: połączenia i elementy zabezpieczające (pierścienie osadcze)
  • Materiały szkoleniowe z technologii montażu mechanicznego i BHP przy pracach monterskich
