W montażu urządzeń elektronicznych najczęściej wykonuje się połączenia, które muszą spełniać dwa warunki jednocześnie: zapewniać ciągłość elektryczną oraz wystarczającą trwałość mechaniczną. Typową technologią spełniającą te wymagania jest lutowanie, czyli łączenie elementów za pomocą stopionego spoiwa (lutu), które po ostygnięciu tworzy przewodzący mostek pomiędzy wyprowadzeniem elementu a polem lutowniczym lub przewodem.
Dlaczego "lutowanych" jest poprawne?

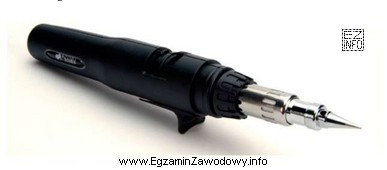

Jeżeli narzędzie na ilustracji jest przeznaczone do rozgrzewania miejsca połączenia i nanoszenia/rozpływu spoiwa, to wykonuje się nim właśnie połączenia lutowane. Lutowanie jest standardową metodą w elektronice, bo pozwala łączyć elementy bez stapiania ich materiału bazowego, w temperaturach odpowiednich dla większości komponentów i płytek PCB.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- zgrzewanych – zgrzewanie polega na łączeniu głównie przez docisk i nagrzanie w miejscu styku (często prądem), typowo w procesach przemysłowych dla blach lub określonych złącz. Nie jest to standardowa metoda wykonywania typowych połączeń na PCB.
- spawanych – spawanie zwykle wymaga stopienia materiału łączonych elementów. W elektronice takie podejście jest rzadkie i nieadekwatne dla płytek oraz drobnych wyprowadzeń, bo mogłoby uszkadzać elementy i podłoże.
- klejonych – klejenie może dać połączenie mechaniczne, ale zazwyczaj nie zapewnia przewodności elektrycznej (chyba że używa się specjalnych klejów przewodzących). W typowych zadaniach montażowych w kwalifikacji ELM.2 dominują połączenia lutowane, nie klejone.
Wskazówka egzaminacyjna: rozpoznając technologię łączenia, pomyśl, czy celem jest przewodzące połączenie elektryczne na drobnych elementach. W takiej sytuacji najczęściej chodzi o lutowanie, a nie o spawanie/zgrzewanie stosowane raczej w cięższych konstrukcjach metalowych.
